В современном мире бревенчатые стены являются одним из самых популярных способов строительства загородного жилья в дачном сегменте.
В современном мире бревенчатые стены являются одним из самых популярных способов строительства загородного жилья в дачном сегменте. В некоторых случаях их используют и для домов под постоянное проживание. Мы предлагаем вам узнать про основные виды рубки срубов. Также даны сведения о наиболее популярных типах сборки таких строений.
Бревенчатый сруб — это исторически сложившийся вид деревянного дома в России. Существует множество видов и технологий рубки: русская, норвежская, канадская. Однако решиться на постройку такого дома может только человек, не ограниченный в финансовом плане, любящий этностиль и экологичность. Платить за устройство деревянных стен из бревен, да к тому же с применением дорогостоящих видов рубки весьма накладно. К тому же в настоящее время самостоятельно рубят и обрабатывают лес очень редко. В основном строительство производится из привозного оцилиндрованного бревна, как правило, с нарезанными пазами и схемой сборки.
Содержание:
- Фото бревенчатой стены
- Сборка сруба: описание и видео
- Скрепление углов
- Русская рубка
- Рубка «в обло» с видео
- Рубка срубов «в чашу» с фото и видео
- Рубка «в лапу»: фото и видео
- Норвежская рубка: фото и видео
- Канадская рубка: фото и видео технологии
- Сруб дома канадской рубки
Фото бревенчатой стены

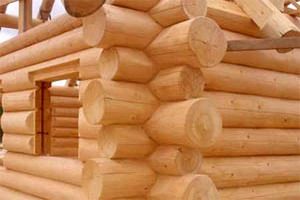

Посмотрите фото бревенчатой стены:
Сборка сруба: описание и видео
Сборка сруба — это финальный этап строительства. Для возведения стен очищенные от коры и аккуратно обтесанные или обработанные промышленным способом оцилиндрованные бревна соединяют с помощью выструганных пазов и вставных шипов. При этом бревна кладут так, чтобы паз (желоб) на нижней стороне верхнего бревна, приходился на так называемый горб нижнего бревна, либо вырубают паз в верхней стороне нижнего бревна и в него укладывают верхнее бревно. Место стыка заполняют паклей или другим материалом.
На видео сборка сруба показана во время всего процесса:
Продольные пазы вырубают двумя способами, применяя различные инструменты. Для первого понадобятся отвес и треугольник, а также точные расчеты. В торце бревна определяют центр и отмечают хорду, ширина которой должна соответствовать ширине планируемого паза (половина усредненного диаметра бревна — около 10 см). После этого на всю длину бревна наносят линии разметки и делают насечки через каждые 300-500 мм. Затем паз вырубают топором или другим инструментом.
Во втором способе применяют инструмент черта, состоящий из двух пружинистых стальных ножек, соединенных между собой кольцом с клином. Регулирование ножек помогает точно рассчитать и нанести разметку определенного диаметра. Инструментом наносятся риски (отметки) между бревнами первого и второго венцов. Одна ножка делает отметки на нижнем бревне, другая — на верхнем. При этом необходимо учесть и перенести глубину паза на чашки. После нанесения рисок бревно переворачивают и делают насечки на глубину паза на расстоянии 300-500 мм. Затем вынимают древесину на всю глубину раздвинутых ножек инструмента.
Ширина выстругиваемых пазов выбирается в соответствии с климатической зоной, в которой возводится дом, и минимальной температурой воздуха в зимний период. При температуре -30 °С ширина паза должна быть не менее 120 мм, при -40 °С — 140-160 мм.
Из подготовленных бревен укладывают стену. В среднем на стену высотой 1 м приходится примерно 5-6 рядов бревен. Ряд, расположенный по всему периметру дома, называется венцом. Для более прочного и надежного соединения венцы скрепляют шипами, размещенными по длине бревен в шахматном порядке на расстоянии 1-1,5 м. Толщина шипов — 25 мм, ширина — 60-70 мм, высота — 120-150 мм. Глубину гнезда для шипов делают на 10-20 мм больше длины шипа. В течение 1,5-2 лет в процессе естественной усушки бревен шипы плотно войдут в гнезда и прочно скрепят венцы.
Скрепление углов
Соединение бревен (или брусьев) сруба между собой называется врубкой.
К врубкам предъявляются следующие требования:
- соединение должно выдерживать нагрузки (растяжение, сдвиг, сжатие);
- соединяемые бревна должны плотно прилегать друг к другу;
- в соединениях бревен не должна застаиваться вода.
Перед тем как приступить к рубке стен деревянного дома, следует выбрать способ соединения бревен по углам строения — с остатком или без. И тот, и другой способы могут использоваться в различных видах рубки. Исторически их сложилось несколько — русская, норвежская и канадская.
Русская рубка
Хорошо знакомая еще нашим прадедам русская рубка по-прежнему пользуется наибольшей популярностью. Рубка и скрепление углов могут осуществляться двумя способами — «в обло» (с остатком) и «в лапу» (без остатка).
Рубка «в обло» с видео
Рубку «в обло» иногда еще называют рубкой «в чашу». В этом случае бревна выводятся за границы угла сруба на 20-30 см, поэтому размеры дома в плане по сравнению с длиной исходного бревна сокращаются до полуметра с каждой стороны. Именно поэтому такой способ рубки часто называют рубкой с остатком. Подобная технология обеспечивает устойчивость сруба, а выступающие части бревен хорошо защищают стены дома в углах от внешних воздействий.
Рубка « в обло» на видео показана с использованием качественных пиломатериалов:
Если рассчитывать материалы, расходуемые на общую полезную площадь деревянного дома, рубка «в чашу» — более затратный способ. Тем не менее, выполненный в такой технике сруб привлекает своими эксплуатационными характеристиками и внешним видом. Углы, украшенные выпусками бревен, отлично берегут тепло и защищают стены от влаги.
Рубка срубов «в чашу» с фото и видео
Рубка «в чашу» имеет несколько разновидностей. Самым простым вариантом является рубка в полдерева. Она может производиться как чашей вверх, так и чашей вниз.
Типы угловых рубок «в чашу» (чашей вверх).
Типы угловых врубок «в чашу» (чашей вниз).
Можете посмотреть на видео рубку «в чащу»:
Чашей вниз располагать бревна намного удобнее, поскольку при этом уменьшается возможность попадания воды (атмосферных осадков) в соединение. Рубку чашей вниз называют еще рубкой «в охлоп». Такое не очень благозвучное название она получила потому, что верхнее бревно, в котором вырезана «чаша», как бы прихлопывает нижнее. Рубка «в охлоп» похожа на рубку «в лапу», за исключением того, что охлоп рубится с небольшим остатком.
Посмотрите на фото рубку « в чащу»:
Рубка «в лапу»: фото и видео
При рубке «в лапу» бревна не выступают за пределы наружных углов сруба. Данный способ более трудоемкий и требует тщательной укладки элементов.
Посмотрите рубку « в лапу» на фото.
Также показано видео рубки « в лапу»:
Плотное соединение бревен обеспечивается за счет использования, так называемого двойного замка, устраиваемого в углах сруба (рубка угла «в ласточкин хвост» с коренным шипом). Любые неточности или отклонения бревен при изготовлении сруба могут, в конечном счете, привести к тому, что дом станет продуваться ветром, и никакие теплоизоляционные материалы этот недостаток уже не исправят. Углы такого дома в большей степени подвержены атмосферным воздействиям и отличаются повышенной теплопроводностью, поэтому их рекомендуется утеплять и обшивать с наружной стороны. В то же время рубка «в лапу» позволяет увеличить полезную площадь внутренних помещений дома при той же длине бревна.
При строительстве сруба рекомендуется придерживаться следующего порядка: сначала уложить первые 3-5 нижних венцов, затем смонтировать лаги пола, уложить на них временный настил и продолжить возведение сруба.
Покупка готовых к сборке оцилиндрованных бревен снизит трудоемкость, но увеличит стоимость строительства. Такие бревна уже остроганные и имеют более плотную и точную зарезку лап и пазов для стыковки балок, углов и перегородок.
Поперечное сечение стены из лафетов:
Норвежская рубка: фото и видео
Схема норвежского замка.
Норвежская рубка отличается высокой прочностью. При возведении дома таким способом в качестве строительного материала используются лафеты, которые соединяются между собой с помощью норвежского замка. Лафеты — полуовальные бревна, особая форма которых достигается путем удаления боковых поверхностей. Уже много столетий они активно применяются при строительстве домов в скандинавских странах и постепенно получают широкое распространение во всем мире.
Можно посмотреть норвежскую рубку на фото:
Норвежская рубка бревна осуществляется ручным способом, что делает конструкцию всего дома более надежной и долговечной. Каждое бревно имеет особые форму, рисунок, физические характеристики и толщину, а ручная обработка позволяет учитывать все эти факторы. Еще одной особенностью метода является то, что применяются бревна большого диаметра (более 300 мм), которые не подвергаются искусственной сушке, а кладутся сырыми и сохнут уже в самом срубе.
Норвежская рубка на видео показана ниже:
В отличие от русской чаши норвежский замок имеет трапециевидное углубление, которое выполняется исключительно вручную. Различают простой норвежский замок и замок с шипом, обеспечивающий более точную подгонку бревен. На каждое бревно предварительно наносят риски. Далее теслом вырубают пазы для чаш, которые тщательно шлифуют. Затем на дне чаши одной из сторон бревна вырубают потайной шип, а на другой стороне — соответствующий паз. Такая технология обеспечивает прочное соединение, которое надежно фиксирует бревна в процессе усушки и усадки.
Пазы в бревнах делаются непосредственно перед укладкой в сруб: одно бревно кладут на другое, наносят метки, где будет находиться паз, и приступают к вырубке.
Таким образом, начиная с первого венца, постепенно укладывается весь сруб. Соединение осуществляют с помощью деревянных нагелей (гвозди не используют).
Прочность и долговечность домов из лафета обеспечивается плотным соединением всех углов в процессе усушки и усадки дома. Пазы плотно прилегают друг к другу, а шип фиксирует все соединения, не позволяя бревнам поворачиваться. Кроме того, высохший сруб не требует дополнительной конопатки.
Поскольку для изготовления лафетов с бревна срезают слой древесины, срезы необходимо обработать антисептическими препаратами. Это защитит дерево от гниения и поможет сохранить оригинальную фактуру материала.
Канадская рубка: фото и видео технологии
Рубка в канадскую чашу.
Канадская рубка во многом схожа с норвежской, только производится на круглых бревнах, а не на лафетах. При установке сруба способом технологии канадской рубки с бревен аккуратно снимают верхний наименее прочный слой древесины. В этом случае конструкция получается более долговечной. Чаши для угловых соединений имеют трапециевидную форму и затесы.
На фото канадская рубка:
Посмотрите на видео канадскую рубку:
Сруб дома канадской рубки
Для производства сруба дома канадской рубки обработка бревен начинается со снятия коры. Затем кладут первый венец и наносят риски в углах соединения. Чашу в форме трапеции с шипом (курдюком) вырубают с нижней стороны бревна, сверху делают паз под шип, а на боковых поверхностях выполняют затесы. Устройство шипов препятствует продуванию углов дома после окончательной усушки деревянного сруба, а трапециевидная форма чаши способствует заклиниванию соединения после усадки. Сруб канадской рубки выдерживает повышенные нагрузки.
Дом канадской рубки всегда узнаваем по характерным затесам в угловых соединениях.
Сегодня канадская рубка — самый технологичный и совершенный способ соединения бревен деревянного дома. Такая рубка обеспечивает высокоточную подгонку бревен, отсутствие зазоров между ними, сама стена при этом выглядит сплошной, а утеплитель остается невидимым.
