Если вам необходимо рассчитать ленточный фундамент, потребуется ряд параметров, используемых в таком расчете. Тип фундамента, рассматриваемый нами, можно использовать в качестве основы для небольших построек, например, для подсобного помещения, туалета.
Для того чтобы рассчитать ленточный фундамент под большое строение, лучше обратиться к специалистам, так как такой расчет является достаточно сложным и делать его самостоятельно – рискованно.
Допустим, что наш фундамент имеет форму прямоугольника. Необходимо сразу отметить, что ширина фундамента любого здания никогда не будет уже, чем ширина его стен, которые будут на нем возведены.
Для примера, в котором мы покажем, как рассчитать ленточный фундамент, возьмем следующие значения: 3,5 м (ширина), 10 м (длина), 0,2 м (высота отливки), 0,18 (высота пояса отливки).
Чтобы рассчитать ленточный фундамент нам необходимо знать весь V (объем) отливки, которая, в данном случае, представляет собой прямоугольный параллелепипед. Произведем следующие расчеты: вычисляем периметр, затем полученное значение умножаем на ширину и высоту отливки.
P =ширина(3,5) + длина (10) + ширина + длина=27 (м)
V =27 х 0,18 х 0,2 = 0, 972 (куб. м)
Итак, мы получили объем (V) самой отливки ленточного фундамента, который равен 0,972 куб. м.
Вычислим V (объем), располагающийся внутри ленточного фундамента: перемножаем значения длины, ширины и высоты фундамента и получаем полный V: 10 умножаем на 3,5 и на 0,2=7 (куб. м). Из этого V вычитаем V отливки: 7 – 0,972 = 6,028 (куб. м).
В итоге мы получаем V отливки, равный 0,972 куб. метров и V внутренней части под заполнитель, равный 6,028 куб. метров.
Чтобы рассчитать ленточный фундамент нам также необходимо определить количество арматуры для армирования отливки. Допустим, что диаметр стержня составит 12 мм. В структуре отливки будут присутствовать 2 горизонтальные нитки: 2 стержня будут располагаться по горизонтали. По вертикали будет располагаться 1 стержень через каждые полметра.
Умножаем значение периметра ленточного фундамента на количество горизонтально расположенной арматуры (27 х 2) и получаем пятьдесят четыре погонных метра.
Теперь вычисляем количество вертикально располагаемых стержней: 27 х 2 + 2 = 56 стержней. То есть, 54 промежутка по 0,5 м и добавляем 2 стержня по краям. Дополнительно учтем по одному стержню в каждый угол, получаем 60 штук. Предположим, что высота стержня составляет 70 см. Тогда нам потребуется 0,7 х 60 = 42 погонных метра для вертикальных стержней.

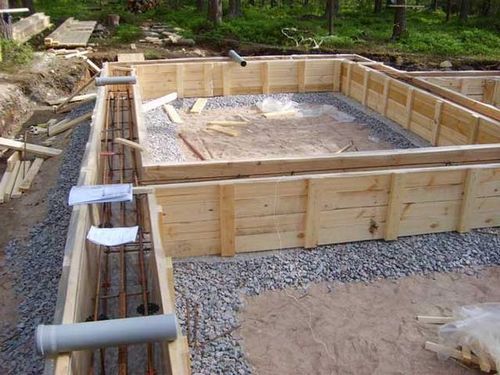

Далее производим расчет опалубки. Предположим, что для нее будут использоваться доски длиной 6 м, ширина — 20 см, а толщина — 2,5 см.
Произведем расчет боковой поверхности фундамента. Для этого умножаем значение периметра на высоту отливки. Полученное значение умножаем на 2 (рассчитываем с запасом, несмотря на то, что внутренний периметр меньше). Получаем следующее:
1) (27 х 0,2) = 5,4 кв. м;
2) 5,4 х 2= 10,8 кв. м.
S одной доски составляет 1,2 кв. м (6 х 0,2). Таким образом, нам потребуется девять досок длиной 6 метров: 10,8 : 1,2 = 9 штук.
Количество брусков для соединения подсчитайте самостоятельно, оно зависит от типа соединения.
В результате расчета мы определили, что потребуется следующее количество материалов: 1 куб. м бетона, 96 погонных метров арматуры, 6,5 куб. м заполнителя и 9 досок для опалубки длиной 6 м и ширина которых 20 см. Необходимо также учесть крепежные материалы (шурупы, болты), бруски для соединения опалубки. Рекомендуется все значения взять с запасом 1-2 процента.
Приступайте к рытью котлована.
