Коллектор для теплого водяного пола своими руками: сборка

Коллектор для водяного теплого пола – это один из главных элементов всей системы. Благодаря ему у вас есть возможность поддерживать определенную температуру нагрева. Без наличия данного компонента теплый пол работать эффективно не будет.

Естественно, нужно знать его принцип работы и особенности произведения монтажа.

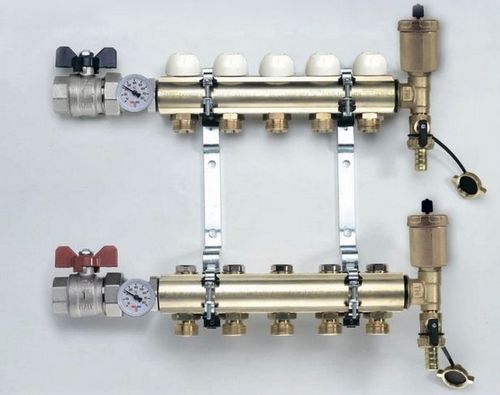

Устройство изделия

Перед тем как установить коллектор для теплого пола необходимо разобраться, какое устройство он имеет:

1. Циркуляционным насосом изделие оборудуется обязательно.
2. Два коллектора.
3. Смесительный клапан (он может быть 2-х или трехходовой). Двухходовой отличается тем, что обладает низкой пропускной способностью. В этом случае горячий теплоноситель подается без каких-либо резких скачков. Лучше всего он подходит для тех комнат, площадь которых не превышает 200 м2. Трехходовой клапан может быть применен в сложных системах отопления. Он является универсальным.
4. Запорные, а также балансировочные клапаны.
5. Манометры, при помощи которых производится контроль давления.
6. Датчик и термоголовка, которые регулируют температуру нагрева.
7. Воздухоотвод.
8. Фитинги, тройники, соединительные и крепежные элементы.

Любой клапан со временем забивается, так как в системе редко используется дистиллированная вода. Для того чтобы иметь возможность устранить эту проблему, устанавливайте его на съемную соединительную муфту.

Особенности некоторых конструктивных элементов

Коллекторный узел монтировать можно очень быстро, но нужно, чтобы он в своей конструкции содержал некоторые обязательные элементы:

1. Регулятор расхода. Он обязательно должен быть установлен в том случае, если в вашей системе присутствуют несколько контуров. При этом длина труб может быть разная. Если его не установить, то распределение тепла будет неравномерным. В этом случае регулировка расхода дает возможность сбалансировать подачу нагретой жидкости в каждый контур.
2. Термостатические регуляторы. Они помогают системе вовремя отреагировать на колебания режима температуры в случае проветривания помещения или изменения погодных условий. Такие регуляторы необходимо устанавливать на каждый контур. Для контроля температуры применяются комнатные термостаты.
3. Смесительный узел. Следует учитывать, что если ваш теплый пол запитан от общей отопительной системы, то первоначальная температура теплоносителя может достигать 70-90 градусов Цельсия. Она является приемлемой только для радиаторов или батарей. Чтобы снизить температуру теплоносителя, применяются специальные смесительные узлы. Благодаря им смешиваются холодная и горячая жидкость.
4. Смесительный клапан. Именно он отвечает за охлаждение слишком сильно нагретой жидкости. Регулировка клапанов может производиться вручную, а также при помощи специального автоматического устройства.

Особенности выбора устройства

Коллектор для теплого пола необходимо подобрать правильно, для этого нужно учитывать такие нюансы:

• Самым важным параметром выбора такого изделия является схема теплого пола.
• Во время приобретения учитывайте, что устройство обеспечивает безопасность всей системы. Поэтому не следует покупать очень дешевые аппараты.
• Подбирать изделие необходимо с учетом всех особенностей вашего отопления. То есть, устройство должно обеспечивать необходимое давление в системе.
• Во время выбора нужно также учитывать и материал изготовления. Например, одни из них могут быть произведены из латуни, а другие из металла нержавейки. От этого параметра зачастую зависит цена коллектора.

• Обратите внимание на сложность модели. Возможно, в вашем случае схема теплого пола позволяет установить аппарат без каких-либо дополнительных элементов.
• Обратите внимание на площадь помещения, а также на то, с какой целью оно будет применено. Например, если комнаты небольшие, то вы можете использовать пластиковый коллектор.
• Последним важным параметром, которым следует руководствоваться, является стоимость изделия. Она зависит от комплектации агрегата. Например, если в распределительный коллектор входит расходомер и есть возможность регулировки, то такое устройство будет стоить достаточно дешево. Если же вам хочется выбрать что-то посложнее, то можете приобрести аппарат, в котором установлена группа смесителей с пятью выходами. Она производится разными фирмами. Но эта группа будет иметь достаточно высокую стоимость.

Коллектор для теплого пола своими руками собрать и установить нетрудно. Нужно только соблюдать схему подключения и некоторые особенности работы.

Правила монтажа

Если вы хотите установить коллектор теплого пола своими руками, необходимо подготовиться к этой работе заранее. Этот распределительный аппарат должен находиться в специальном шкафу. Его монтаж производится внутри или снаружи стены.

Прежде чем вы начнете работу, должна быть нарисована схема, по которой будет производиться подключение, только потом устанавливается гребенка для теплого пола.

Монтаж можно осуществлять только после того, как трубы будут уже уложены, а коллекторный шкаф установлен.

Располагаться коллектор должен так, чтобы вы не чувствовали никакого дискомфорта. При этом к нему должен быть обеспечен хороший доступ.

Схема сборки зависит от количества контуров системы. Если их два, то она может быть такой: двухходовой и шаровой клапан устанавливаются параллельно друг другу. Соединяются они при помощи регулировочного клапана. По линии входа горячей воды устанавливаются циркуляционный насос и датчик температуры воды. Далее происходит подключение сервомотора, от которого уже отводятся провода, для установки коммутационного блока, блока питания и комнатных термостатов. После этого горячая жидкость подается в трубы. Таким образом, обеспечивается принцип работы коллектора.

Далее эта линия соединяется с обратным коллектором, в который поступает уже холодная вода. Через шаровой клапан она поступает обратно в систему отопления. Эта схема является самой простой.

Монтировать коллектор для теплого пола своими руками не сложно. Но нужно соблюдать определенные правила. Учтите, что самодельный коллектор должен полностью удовлетворять всем требованиям системы напольного отопления. Регулировка температуры должна быть настроена максимально правильно.

Схема такого устройства с подключением регулировочных клапанов может потребовать вложения достаточно большого количества средств. Однако преимуществом такой системы является возможность контролировать расход теплоносителя в каждом контуре.

Естественно, монтаж нужно начинать с установки запорных кранов, оборудованных термометром. Если вы не уверены, что сможете собрать коллектор самостоятельно, лучше всего купить уже готовый коллекторный набор. Чаще всего он уже укомплектован и может быть сразу подключен к системе отопления. Такая группа может стоить достаточно дорого, хотя есть разные модели.

Если вы приобрели уже готовые комплекты, то подключить их не составит труда. Сначала производится монтаж изделия к трубам подачи горячей воды и обратного хода. А далее его соединяют с элементами теплого пола.

Для фиксации всех компонентов устройства используются компрессорные фитинги. Так как элементы имеют разный диаметр, то для их соединения необходимы переходники.

Если установленная гребенка для теплого пола обеспечивает принцип работы коллектора, то все сделано правильно. Оставьте мнение о сегодняшней статье в комментариях, была ли она полезной для вас?
