Мансардная крыша своими руками — чертежи

Мансарда – это то помещение в вашем доме, которое может нести самую разнообразную функциональную нагрузку: от мастерской и кабинета, до спальни и гостиной. Обустройство мансарды вам обойдется гораздо дешевле, чем полноценного второго этажа. Да и технология ее строительства более доступна к исполнению.
В данной статье рассмотрим виды мансард, а также этапы возведения мансарды своими руками.

Содержание:

• Типы расположения мансард
• Стропильные конструкции мансардных крыш
• Основные правила возведения стропильной системы
• Этапы строительства стропильного каркаса
• Утепление мансардных крыш

Типы расположения мансард

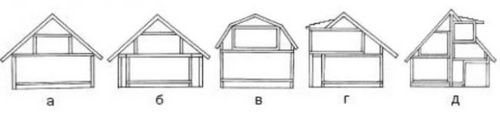

Мансарда представляет собой помещение, ограниченное снизу межэтажным перекрытием, а сверху и по бокам скатами крыши. В зависимости от формы скатов мансарды могут быть:

• одноуровневые симметричные с двускатной крышей (а,б);
• одноуровневые симметричные с ломанной крышей (в);
• одноуровневые несимметричные (г);
• двухуровневые ассиметричные (д).

Стропильные конструкции мансардных крыш

Мансардная крыша своими руками, чертежи которой представлены выше, начинается с установки стропил, которые бывают наслонные и висячие. Первые являют собой прямоугольный треугольник, образованный стеной и нижней частью ската крыши (их монтаж возможен при наличии капитальной стены внутри мансардного помещения).

Если же ее нет, или отстояние стены от края мансарды составляет более 7 м, монтируются стропила висячего типа. Они слагаются из верхней части ската крыши, а внизу ограничены потолочными балками мансарды.
Монтаж стропильной системы является первым этапом возведения мансарды. Поэтому перед началом ее монтажа следует просчитать и учесть все тонкости данного строительства. Например, возможность обустройства мансардного этажа взамен уже имеющегося чердачного помещения, будет зависеть от качества подстилающей поверхности, от типа фундамента и его несущей способности, а также от состояния всей постройки в целом.

Если говорить о самой стропильной системе, то конструктивно она состоит из таких элементов, как обрешетки, непосредственно стропила, лежень, стойки, коньки, подкосы, мауэрлат, элементы соединения, кровля и др.

Основные правила возведения стропильной системы

Приступая к возведению стропильной конструкции, необходимо помнить:

1.  Сечение стропильных балок, а также других каркасных элементов, не может быть меньше 10×10 см.
2.  Обязательным является применение гидроизоляторов, в качестве которых могут быть использованы толь или рубероид.
3.  Соединение основных несущих узлов стропильной конструкции производится за счет высокопрочных скоб, и дублируются обвязкой, выполненной из толстой проволоки.

4.  Влажность древесного материала, используемого для монтажа мансарды не должно превышать 10-15 %.
5.  Вся древесина должна быть обработана специальными антисептиками, а также антипожарными пропитками.
6.  Наилучшим материалом для изготовления каркаса являются хвойные породы дерева, т.к. они более устойчивы к негативному воздействию факторов окружающей среды.


Чертеж стропильной системы ломаной мансардной крыши представлен ниже. Основываясь на представленные данные, возможно произвести ее расчеты и монтаж самостоятельно.

Однако, прежде необходимо ознакомиться с терминологией, представленной на строительных чертежах.

Этапы строительства стропильного каркаса

Вначале укладывается верхний брусок, который может быть сечением 0,1×0,1 м, а лучше 0,15×0,15 м. К стойкам он крепится спецгвоздями, железными скобами или саморезами. Данный брусок являет собой подстропильную раму.

1. Производим монтаж мауэрлата. Именно этот элемент является «фундаментом» всей крыши. Он препятствует опрокидыванию кровли при сильном порывистом ветре, а также перекладывает нагрузку с мансарды на несущие стены дома. Для монтажа мауэрлата используют: доски (толщина не менее 5 см) и брусья (с минимальным сечением 10×15 см). Брусья выкладываются по периметру всей кровли и крепятся к стене длинными саморезами или металлическими скобами (а лучше и тем и другим одновременно).

   Не лишним будет и еще один метод крепления мауэрлата к стене – с помощью толстой проволоки, которая заблаговременно монтируется в верхний ряд кирпичной кладки стены. Помните, что чем крепче вы свяжете мауэрлат и стену, тем прочнее будет вся конструкция мансарды. И еще: под брусья мауэрлата необходимо проложить слой гидроизолятора, а сами доски или брусья обработать антисептиком и гидроизолирующей пропиткой.
2.  Производим монтаж стропильных ног, которые чаще всего приобретают уже готовыми (хотя их при желании можно изготовить и своими руками). Перед тем, как монтировать эти элементы конструкции, необходимо на мауэрлат нанести метки, которые будут указывать место крепления ноги (принятое расстояние между ногами составляет 15 см). Нанесение меток упростит и ускорит осуществление данного этапа.
3.  Укладываем краевые стропила к фронтону. Особое внимание следует уделить тому факту, что край фронта и верх стропила должны составлять одну линию. Кроме того обратите внимание на качество доски, используемой под стропила: она должна быть без особых браков (в норме не более 3 изъянов на 1 м), толщина – около 4 см, ширина – около 15 см. После того, как краевые стропила установлены, они соединяются уровневой веревкой, по которой монтируются все остальные стропильные ноги.

4.  Пришло время объединить все стропноги воедино. Делается это по верхней точке всех стропил с помощью прогона. Затем производится монтаж коньковой балки, которая, в принципе, не является обязательным элементом каркаса (ее возводят в том случае, когда крыша длиннее 7 м).
5.  Не забудьте, что на этапе возведения стропильной конструкции нужно заложить оконные рамы под мансардные окна.

6. Если крыша ниже 7 м, то в верхней части стропил монтируют растяжки, которые выполняют двоякую функцию: служат потолочными балками будущей мансарды, укрепляют каркас мансардной кровли.

Стропильная система готова. Остается только произвести обрешетку, закрепить гидробарьерный материал, уложить слой утеплительного материала, а также кровельного. Мансардная крыша готова. Приступаем к внутренним работам, о которых поговорим ниже.

Утепление мансардных крыш

Важность утепления мансардных крыш неоспорима, т.к. стены мансардного помещения составляют единство с мансардной крышей, либо максимально к ней приближены. Из-за этого зимой помещение мансарды быстрее промерзает, а летом значительно нагревается.

В связи с тем, что мансарда – это жилое помещение, эксплуатируемое круглый год, то утепляются в ней все поверхности, имеющие контакт с внешней средой. Утепление производят многослойным, состоящим из таких слоев, как паро- , тепло- и гидроизоляторы.
В качестве бюджетного варианта утепления используют минеральную вату. Схема ее укладки показана ниже на рисунке.

Укладку минваты производят в межстропильное пространство. В связи с этим базовые листы утеплителя раскраивают под размер зазоров между стропил. Укладываются листы минваты на заблаговременно уложенный слой пароизолятора, а поверх листов крепится слой гидропароизолятора. В этой многослойной конструкции образуются воздушные зазоры, располагаемые между слоями пароизолятор-минвата и минвата – гидропароизолятор. Эти воздушные каналы в последствие будут способствовать вентиляции всей конструкции, а потому их необходимо открытыми вывести в зоне конька. Это улучшит качество утепления.

Утепляя мансарду, помните, что от качества утепления и наличия вентиляции будет зависеть микроклимат мансардного помещения и комфорт вашего там пребывания.
