Устройство водостока со скатных крыш

Водосточная система – это защита стен и фундаментов от сливаемой со скатов крыши осадков. С ее помощью вода отводится в ливневую канализацию или в емкости. Конечно, говорить о стопроцентной защите здесь не приходится, но основной объем воды все же удаляется. Поэтому во всех домах сегодня устанавливаются водостоки. Это уже не те простые трубные конструкции из оцинкованной стали, которые не выдерживали и трех сезонов. Сегодня производители предлагают металлические и пластиковые конструкции, который прослужат верой и правдой много лет. Кстати, металлические водостоки для крыш обрабатываются краской методом порошкового нанесения, что является достаточно надежной защитой.

Содержание:

• Особенности водосточной конструкции крыши
• Расчет количества элементов водостока крыши
• Монтаж водосточной системы крыши своими руками
• Что лучше: металлический водосток для крыши или пластиковый

Устройство водостока крыш – это лоточная конструкция, расположенная под карнизом крыши, и трубные вертикальные конструкции, расположенные по углам здания. Хотя если длина карниза достаточно большая, то устанавливаются и промежуточные стояки, расстояние между которыми не меньше 5 м.

Особенности водосточной конструкции крыши

Когда дело доходит до монтажа водостока для скатных крыш своими руками, необходимо отметить, что сам монтажный процесс на самом деле не очень сложный. Главное – точно соблюдать правила установки и крепления всех элементов системы. На что необходимо обратить внимание.

• Лотки устанавливаются и крепятся к специальным кронштейнам, которые в свою очередь могут устанавливаться или на края стропильных ног, или на последний нижний элемент обрешетки, или на лобовую доску (установленную на стену дома).
• Расстояние между кронштейнами 50-60 см.
• Расстояние крайней воронки от угла здания – 25-30 см. Соответственно и трубный стояк будет располагаться именно здесь.
• Так как лоточная конструкция является самотечной, то необходимо выдерживать определенный угол уклона в сторону стояка. Он составляет 2-5%. Если перенести этот показатель в миллиметры, то получаем, что один край относительно другого должен быть расположен ниже на 2-5 мм из расчета на один погонный метр длины конструкции.
• Относительно карниза лотки должны устанавливаться так, чтобы край карниза совпадал с серединой самой системы. Небольшие отклонения допускаются. Очень важно добиться того, чтобы вода, попавшая в лоток, не переливалась и не разбрызгивалась.
• Стояки могут располагаться как вертикально, так и под углом. В принципе, для отвода воды необходим небольшой уклон, так что в этом плане каких-то строгих ограничений нет.
• Стояки крепятся к поверхности стен специальными приспособлениями, которые называются хомуты. Расстояние между ними: 180-200 см. Если длина стояка больше 10 м, то расстояние между хомутами надо сократить до 150 см.
• Обязательно на конце стояка устанавливается сливное колено. Так вот расстояние между отмосткой и краем слива должно быть 25 см.

Теперь, что касается объема сливаемой воды. Понятно, что чем больше объем, тем больше должны быть элементы водосточной системы в плане их диаметра и ширины, а не длины. Есть определенная зависимость двух этих показателей с площадью скатов, по которым перемещается вода.

• Если площадь ската крыш не превышает 50 м², то для лотков можно использовать элемент шириною 100 мм, для труб стояков элемент с диаметром 75-80 мм.
• Увеличение площади до 100 м², требует наличие других размерных показателей: ширина – 150 мм, диаметр – 100 мм.
• И свыше 100 м²: ширина – 200 мм, диаметр – 150 мм.

Расчет количества элементов водостока крыши

Провести расчет своими руками не очень сложно. Ведь все упирается в форму крыши и ее размеры. Понятно, что наружный водосток будет устанавливаться под карнизом, поэтому можно в точности подсчитать количество необходимых лотков. Для этого замеряется длина карниза, которая делится на 3 м длины лоткового элемента. Здесь, неважно, крыша двускатная, односкатная или многоскатная, важен сам карниз, а, точнее, его длина.

Что касается труб, то придется учитывать высоту места их установки, а также приблизительно подсчитать количество стояков, которые будут обеспечивать отвод воды с лотков крыш. С высотой все понятно, здесь проблем возникнуть не должно. Замерить ее своими руками не проблема. Для этого потребуется всего лишь рулетка.

Что касается количества стояков водостока, то тут придется учитывать некоторые позиции, связанные с размерами самой крыши. Но специалисты рекомендуют этот размерный показатель не делать больше 16 м. Просто и лотки, и стояки с большим объемом воды справиться не смогут.

Количество воронок и сливных отводов будет равно количеству стояков. Если наружный водосток устанавливается на односкатную крышу, то заглушек будет одна или две, все зависит от длины карниза. На двускатной крыше их будет четыре. На четырехскатных их вообще не будет, по углам строения придется установить отводы, соединяющие лоточную конструкцию в единую систему отвода воды.

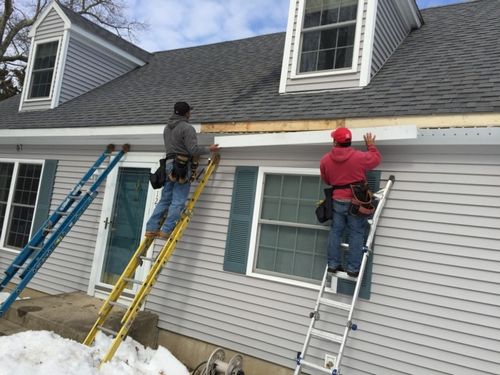

Монтаж водосточной системы крыши своими руками

В первую очередь собирается лоточная конструкция под карнизом крыши. Для этого придется разбить линию установки на участки. В каждом участке процесс производится одинаково.

• Определяется самая верхняя точка, куда устанавливается кронштейн, закрепляемый к несущей конструкции саморезами.
• Рассчитывается уклон, к примеру, на длину 10 м. Нижняя точка будет располагаться на 2-5 см ниже верхней. Поэтому нижнюю точку соединяют с установленным кронштейном леской. Не забываем о необходимом расстоянии от угла здания.
• Устанавливаем своими руками нижний крепежный элемент.
• Теперь монтируются промежуточные кронштейны.
• На них укладываются лотки с небольшим смещением, то есть, все элементы устанавливаются внахлест. Размер нахлеста определяет сам производитель, это обозначается изменением ширины лотков у краев.

Внимание! Будет идеально, если стыковочные соединения двух лотков обработать силиконовым герметиком. Герметичность водостока крыш – одна из важных составляющих качества конечного результата.

Теперь можно своими руками собирать стояки водостока. Этот процесс проводится снизу вверх. Поэтому стоит сначала определиться с углом установки. Если это вертикальные стояки, то проблем их монтаж не вызывает. Просто надо установить отвес на месте крепления воронки, который покажет линию монтажа труб. Если водосток будет монтироваться под уклоном, то необходимо на стене дома нанести наклонную линию, по которой и будет проводиться монтаж водосточной системы.

Теперь можно переходить к установке и креплению хомутов своими руками. Начинаем от поверхности грунта, но не забываем, что внизу будет устанавливаться сливной отвод.Поэтому придется учесть его размеры и расстояние от его края до отмостки. В настоящее время производители предлагают огромное количество конструкций хомутов, так что подобрать под необходимый размер, цвет и форму не очень сложно. Крепление хомутов к стене производится на обычные саморезы. Сделать это при помощи дрели и своими руками не проблема.

Трубы для водостока крыш – это изделия с раструбной системой соединения. Поэтому установка производится широким диаметром вверх. При этом рекомендуется неплотно сажать трубы друг в друга. Небольшой компенсационный зазор должен оставаться. Это на случай линейного расширения изделий, которое случается под действием перепадов температур. Компенсационный зазор – 1-2 см. Есть ли необходимость смазывать соединительные плоскости труб герметиком? В принципе, необязательно, но если даже и смажете, то это увеличит качество герметизации стояка.

Что лучше: металлический водосток для крыши или пластиковый

Этот вопрос сегодня задают многие частные застройщики. Ответить на него можно, только если разобрать достоинства и недостатки двух разновидностей. К примеру, металлическая водосточная система для скатных крыш стоит дороже, чем пластиковая. Резать металлические элементы можно только ножницами или ножовкой по металлу. Пластиковые можно резать и болгаркой.

Пластиковый водосток не подвержен коррозии, и хотя металлический вариант покрыт защитным слоем материала, все равно его срок эксплуатации ниже. Добавим аккуратность при проведении монтажных и погрузо-разгрузочных работ, а также при транспортировке металлических изделий. Пластик в этом плане не так капризен. Кстати, пластиковый наружный водосток можно перекрашивать.
