Теплые полы — это гигиеничность, безопасность и комфорт в доме.
Они экономичны, могут автоматически регулировать температуру нагрева, но несмотря на это им необходима терморегуляция, для чего используют узел подмеса для теплого пола.
Ведь система отопления, к которой обычно и подключают систему теплых полов, нагревается до 60-80 °С, тогда как нормальная температура нагрева теплого пола должна быть не выше 35-40 градусов.
В ином случае — от перегрева поверхности теплого пола начнет рассыхаться напольное покрытие и мебель, да и в помещении будет душно и не очень комфортно.
Стандартный смесительный узел для теплого пола состоит из:
- встроенного в коллектор термостатического вентиля;
- термостатической головки с выносным датчиком;
- циркуляционного насоса;
- ограничителя температуры;
- регулировочного вентиля;
- встроенного термометра.
Смесительные узлы бывают двух видов: на трехходовых и на двухходовых клапанах.
Трехходовой клапан смешивает внутри себя горячую воду с охлажденной водой, которая поступает обратно из системы теплого пола.
Но такие клапаны обладают слишком большой пропускной способностью, отчего могут полностью открываться и пропускать в систему горячую воду.
Такие резкие скачки температуры нежелательны, так как от повышенного давления может произойти разрыв труб.
Трехходовые коллекторы, несмотря на их недостатки, незаменимы для систем с климатическим регулированием и для установки теплых полов в помещениях с большой площадью.
В небольших помещениях целесообразно устанавливать двухходовые смесительные узлы для систем теплого водяного пола.
Такой смеситель сразу же смешивает горячую воду с холодной водой, которая поступает обратно из системы теплого пола.
Таким образом, вода постоянно циркулирует, не давая теплому полу перегреваться.
Смесительный узел устанавливают в специальном коллекторном шкафу до монтажа системы теплого пола.
Монтаж смесительных узлов может быть правосторонним или левосторонним. Если вид узла подмеса портит общий интерьер, то его можно скрыть.
Покупка и настройка
При покупке смесительного узла для теплого пола знайте, что они бывают нескольких типов.
Например, к индивидуальному коллектору можно подключить только один потребитель, а индивидуально-групповой узел подмеса предназначен для подключения потребителя высокой мощности.
На отечественном рынке есть также смесительные узлы, к которым могут подсоединиться несколько потребителей с небольшой мощностью, есть магистральные смесительные узлы с большой мощностью, есть разные модели узлов с различным количеством выходов — от 2 до 12.
Видео:
Из этого следует, что приобрести коллектор несложно, главное правильно выбрать узел подмеса для теплого пола.
Цена смесительного узла иной раз кусается, что зависит от производителя, «начинки» коллектора, типа оборудования и его возможностей.
Но в продаже можно найти и вполне недорогие модели или сделать узел подмеса самому.
Несмотря на дороговизну, лучше всего устанавливать заводской узел подмеса для теплого пола. Купить его можно в сантехнических магазинах или на строительных рынках.
Если в вашем городе нет в продаже смесительных узлов для теплого пола, то их можно заказать в специализированных компаниях.
Перед покупкой коллектора следует определить количество подключений.
Например, вам нужен узел подмеса на 8 подключений, а в продаже имеются смесительные узлы только на 6 подключений.
В таком случае придется отдельно купить дополнительные гребенки и использовать их для подключения двух недостающих контуров.
Не забудьте перед покупкой посмотреть на комплектацию смесительного узла, где должны обязательно присутствовать датчик протока или расходомер, крепления, спускные и сливные краны.
Если необходимо, то приобретаем дополнительное оборудование: комнатные термодатчики, сервоприводы и модули подмеса.
Некоторые спрашивают, как настраивать узел подмеса для теплого пола? Настройка и монтаж смесительных узлов должны производиться по инструкции, которая непременно прилагается к изделию.

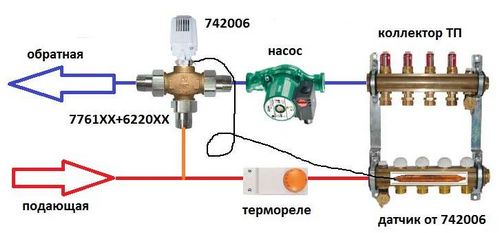

Как уже говорилось выше, конструкция смесительного узла состоит из трехходового или двухходового смесительного клапана, датчика температуры, циркуляционного насоса и обратного клапана.
При монтаже узла подмеса, сначала на входную трубу устанавливают циркулярный насос и температурный датчик.
Далее — к теплой трубе отопительной системы присоединяют смесительный клапан. Обратный клапан монтируют на выходной трубе.
Видео:
Выход обратного клапана подключают к холодной трубе отопительной системы и отводят к смесительному клапану.
Делают пробный пуск системы теплых полов и проверяют уровень температуры.
Если температура недостаточна или слишком велика, то увеличивают или уменьшают пропускную способность клапана, или же настраивают термодатчик на нужную температуру.
Делаем смесительные узлы своими руками
Многие домашние умельцы думают, зачем покупать дорогой смесительный узел, если его конструкция настолько проста, что их можно запросто сделать самому. Здесь все не так просто.
Если вы не обладаете слесарными навыками и никогда не имели дело с системами отопления, но все-таки серьезно настроены, то смесительные узлы для теплого пола своими руками лучше всего делать по точной пошаговой инструкции, которую можно найти в интернете.
Для сборки узла подмеса вам потребуется термостатический клапан, а также соединительные фитинги (накидные гайки, обратный клапан, тройники, термометры, ниппеля, насос, шаровые краны и т.д.).
Стандартный узел подмеса для теплого пола своими руками делается из термометров, установленных в подающий и возвратный клапан.
Они контролируют температуру теплоносителя при возврате и подаче. Циркулярный насос необходим для поддержания циркуляции воды в трубах системы.
Ручной воздухоотводчик используется для удаления воздуха из системы. Для регулировки температуры обогрева устанавливается байпас. Еще необходим клапан заполнения водного слива.
Если давление воды в системе превысит допустимую норму, этот клапан предотвратит разрыв труб.
