Вальмовая крыша своими руками - инструкции по монтажу!

Вальмовая крыша является одной из разновидностей четырехскатных кровельных конструкций. По сложности обустройства вальмовые крыши превосходят классические и двухскатные кровли, — разместить на доме четыре ската, в точности согласованных между собой и состыкованных под одинаковыми углами не очень просто.

Но при большом желании даже самые трудновыполнимые мероприятия становятся понятными и простыми. Ознакомьтесь с руководством и приступайте.

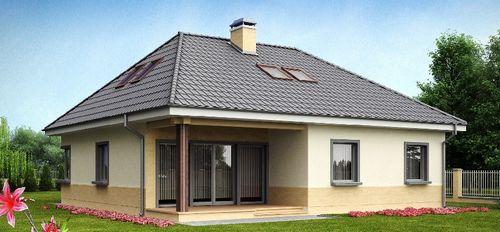

Вальмовая крыша своими руками

У четырехскатной кровельной системы есть ряд отличительных особенностей. Так, вальмовая крыша включает в свой состав пару длинных скатов, имеющих выраженную трапециевидную форму, а также пару коротких скатов, выполненных в виде наклонных треугольников.

Конструкция вальмовой крыши

Основные сложности при обустройстве традиционной вальмовой крыши возникают на стадии возведения стропильной конструкции, состоящей одновременно из накосных, рядовых и нарожных стропил.

Вальмовые кровли отлично противостоят ветровым нагрузкам и в целом имеют высокие эксплуатационные характеристики. Чтобы готовая крыша служила максимально долго и качественно, на стадии проектирования необходимо решить ряд важных вопросов, а именно:

выбрать оптимальный материал для обустройства кровельной конструкции;
определить интенсивность осадков, характерную для региона строительства;
установить средние и максимальные показатели ветровых нагрузок.

С учетом приведенных выше показателей вы сможете рассчитать оптимальные значения углов наклона скатов и высоты кровельной конструкции.

Плоскостной план вальмовой крыши

Для выполнения расчетов и составления проекта вы можете обратиться к специалисту либо же найти подходящий проект в одном из множества открытых источников. При наличии должных навыков с упомянутыми мероприятиями можно справиться собственноручно.

Особенности вальмовой конструкции

Рассматриваемая крыша, как уже отмечалось, имеет очень интересную конструкцию. И если большие скаты можно увидеть практически на всех крышах, то короткие скаты делают рассматриваемую систему поистине уникальной.

Конструкция кровельной системы такова, что скаты не перекрывают площадь дома по длине и оставшееся свободное место заполняется двумя короткими вальмами.

Устройство вальмовой крыши

При самостоятельном составлении схемы вальмовой кровельной конструкции вам нужно будет использовать разметочную рейку и таблицы Пифагора.

Расчет материалов для вальмовой крыши

Важно, чтобы проект крыши был максимально точным – только так вы сможете самостоятельно сделать правильные надрезы из стропильных элементов и установить все компоненты системы собственноручно.

Что нужно знать до начала работы?

Чтобы система в полной мере соответствовала всем выдвигаемым требованиям, запомните следующие рекомендации:

промежуточные компоненты стропильной системы вальмовой кровли являются более крутыми, если сравнивать их с угловыми деталями, поэтому применяемые для обустройства промежуточных элементов доски должны иметь размер не меньше 5×15 см;
крепление коротких элементов выполняется к угловым стропильным компонентам, а не к доске конька. Промежуточные доски нужно закреплять с таким же уклоном, как и короткие брусья;
коньковую систему кровли и стропильные элементы нужно делать из одного и того же материала;
промежуточные стропильные ноги фиксируются по краям доски конька. Они одновременно должны стыковаться с верхним концом обвязки и с коньковой доской;
стропильные элементы и коньковый брус должны быть равнозначной толщины. Только при соблюдении этого правила можно рассчитывать на надежность и прочность кровельной системы. Если какие-либо стропила будут более тонкими, через время каркас кровли деформируется и целостность системы серьезно нарушится;
вальмовая кровельная система может быть почти любой высоты. Однако при обустройстве чересчур низкой кровли необходимо использовать дополнительные опоры;
для обеспечения максимально длительного срока эксплуатации вальмовой крыши для ее обустройства необходимо использовать тщательно высушенный и качественный брус хвойных пород. Перед сборкой конструкции все деревянные компоненты подлежат обязательной обработке антисептической пропиткой.

Руководство по возведению вальмовой кровли

Приступайте к обустройству крыши. Начните с создания разметки строительного объекта.

Разметка

Наслонные стропила

Грамотно выполненная разметка, правильный чертеж и максимально достоверные расчеты – вот три основополагающих фактора успешного строительства. Разметку выполняйте в соответствии с чертежами. Придерживайтесь следующей последовательности.

Расчет каркаса вальмовой крыши

Первый шаг. Разметьте ось по высшей обвязке с торцевой стороны здания;

Второй шаг. Рассчитайте 50% толщины конька и установите место размещения первого элемента системы стропил.

Третий шаг. Приложите один край замерной рейки к отмеченной ранее линии. Второй конец разместите по линии боковой стенки. Так вы установите точку размещения промежуточного стропильного элемента.

Четвертый шаг. Определите длину стропильного свеса. Для этого разместите брус одним краем на наружный угол стенки, а другим установите его на кровельный свес.

Пятый шаг. Вычислите следующий компонент центральных стропил. Переместите рейку к краю боковой стенки и наметьте место крепления стропила. Элемент будет находиться между верхней кровельной обвязкой и боковой стенкой.

Повторите действия для оставшихся трех углов. Так вы узнаете, где в будущем будут устанавливаться промежуточные стропильные ноги и торцы конька.

Расчет

Первый шаг. Возьмите разметочную рейку и определите значение горизонтальной проекции промежуточного стропильного элемента. В соответствии со стандартизированной документацией найдите подходящий для вашей ситуации наклон кровли и умножьте определенные значения.

Второй шаг. Замерьте длину стропила. Делайте это от выборки на коньке крыши к выборке на месте фиксации опоры. Замер ведите по нижней линии.

Третий шаг. Аналогичным образом определите длину свеса. Для этого умножьте значение горизонтальной проекции на соответствующий поправочный коэффициент. Можете воспользоваться положением теоремы Пифагора, известной еще со школьных времен: c2=a2+b2. В рассматриваемой ситуации а – это вертикальная проекция, а b, соответственно, горизонтальная проекция.

Четвертый шаг. Переходите к расчетам угловых компонентов. С одной стороны стропильных ног присутствуют косые срезы, за счет которых обеспечивается надежная фиксация элементов к коньку кровли. Непосредственно у конька имеется подрез со специальным двойным скосом, применяемый для крепления угловых компонентов.

Угловые стропильные ноги рассчитываются в следующем порядке:

от любого угла дома отмеряется длина стропильного элемента;
устанавливается проекция, равная квадратам длины проекций используемых центральных стропильных ног, умноженным друг на друга;
полученное значение умножается на поправочный коэффициент, что позволяет определить длину угловой стропильной ноги.

Установка стропил

Монтаж вальмовой крыши

Первый шаг. Приступайте к монтажу вертикальных стоек, за счет которых будет поддерживаться коньковый брус. Крепите элементы к центральной балке при помощи системы укосов.

Как крепить стропила к мауэрлату

Монтаж стропильной системы четырехскатной крыши

Второй шаг. Установите диагональные стропила. Все элементы должны иметь одинаковую длину. В случае со свесами кровли показатель будет варьироваться от 500 до 700 мм. Уделяйте особое внимание правильности стыковки вальмы, диагональных стропильных элементов и конька.

Соединение стропил

Третий шаг. Установите накосные стропила, а после – рядовые стропила с шагом порядка 600 мм. Рядовые стропила крепите к мауэрлату и коньковому брусу по методу врубки. Для усиления фиксации используйте ригели и стяжки.

Стропильная система вальмовой крыши

Важно, чтобы рядовые стропила не контактировали со шпильками, за счет которых выполнено крепление мауэрлат к стенам дома.

Четвертый шаг. Прикрепите к каждой стороне диагональных планок нарожники, за счет которых накосные стропила будут связываться с мауэрлатом.

Как рядовые стропильные элементы, так и нарожники должны быть смонтированы строго перпендикулярно к коньку.

Монтаж стропильной системы

Усиление стропильной конструкции

При выборе метода усиления стропил ориентируйтесь, прежде всего, на размеры здания. Среди самых популярных методов усиления нужно выделить следующие варианты:

на углах кровли фиксируются шпренгели со специальной стойкой, выполняющей функции опоры для диагонального стропильного элемента. Шпренгелем в данной ситуации является брус, который вам надо перекинуть между двумя угловыми плечами опорного мауэрлата. В случае если установку шпренгеля приходится выполнять на большом расстоянии от упомянутого угла, профессионалы рекомендуют установить надежную шпренгельную ферму;
по железобетонному перекрытию либо же по затяжке набиваются стойки. Они будут выполнять функцию т.н. «полки», подпирающей стропильные элементы посередине;
в случае если диагональные стропильные элементы имеют слишком большую длину, вместо одного бруса следует применять сдвоенные балки.

Вальмовая четырехскатная крыша

Вентиляция

Для устройства необходимого уровня вентилирования подкровельного пространства сделайте в ветрозащитной пленке отверстие для входа воздуха. Его необходимо размещать сверху, ближе к кровельному коньку.

Если ветровая подшивка делается из древесины, достаточно просто закрепить доски с зазором в 2-3 мм. В случае же если для изготовления подшивки используются пластиковые изделия, предварительно элементы нужно подвергнуть перфорации.

Если ветровая подшивка кровли уже собрана, можете вмонтировать в нее обыкновенные вентиляционные решетки. Стандартный диаметр таких решеток составляет 50 мм. Сеточка изделия может иметь любой цвет. Решетки размещайте по всей длине ветровой с шагом порядка 800 мм.

В завершение вам остается лишь уложить утеплитель, обустроить гидроизоляционный слой, набить доски обрешетки и смонтировать выбранное финишное покрытие.

Строение стропильной системы

Теперь вам известны основные особенности и порядок самостоятельного обустройства вальмовой крыши. Работу вряд ли можно назвать слишком легкой, но используя полученные знания на практике, вы сможете справиться с выполнением всех сопутствующих мероприятий своими руками.
