Чтобы уплотнить, а значит, упрочить структуру бетона, необходимо воспользоваться специальным инструментом – вибратором. С его помощью несложно выгнать из толщи еще свежего раствора излишки воздуха, из-за которых бетон пористый и хрупкий. Можно купить или же сделать вибратор своими руками.
1. Поверхностный.
Не очень мощный слой бетона на глубину до 20-30 см качественно уплотняет простой площадочный вибратор. Он передает колебания вглубь через воздействие на поверхность стяжки. Применение целесообразно на больших площадях заливки, где вручную сделать выравнивание и трамбовку невозможно. Объем смеси в точке воздействия будет зависеть от ширины площадки и мощности оборудования.
2. Глубинный.
Универсальная технология уплотнения изнутри позволяет упрочнять конструкции любых размеров, если найдется глубинный вибратор с наконечником требуемой длины. Именно он при погружении в жидкий раствор создает вокруг себя необходимые колебания. В результате крупные и мелкие фракции смеси (щебень и песок) укладываются в опалубке наиболее плотно, практически не оставляя места для воздуха.
Применение глубинного метода предполагает определенную осторожность – наконечник инструмента не должен приближаться к арматурным стержням более, чем на треть своего диаметра. Несоблюдение этого требования приведет к тому, что стальная арматура из-за вибрации потеряет контакт с бетоном и станет неэффективной.
3. Наружный.
Здесь в качестве поверхности вибратора выступает сама опалубка, в которую заливается бетон – именно на нее передаются колебания от специального механизма, и она самостоятельно «утрясает» весь находящийся внутри раствор. Уплотнение в этом случае происходит наиболее полно и по всему объему монолита, но сама опалубка может разрушиться от вибрации, если не подобрать для нее подходящий материал. Использование этой технологии нужно предусматривать еще до начала бетонных работ.
Изготовление виброустановки
Купить вибратор для укладки бетона проще всего. Но если вы не занимаетесь бетонными работами постоянно, то нет смысла тратить деньги для одноразового применения дорогого инструмента. Стоимость полного комплекта вибрационного оборудования со всеми насадками составит минимум 4 тысячи рублей.
Для своих нужд и разовых работ его проще изготовить своими руками. Тем более что сделать необходимо не весь прибор целиком, а только насадку для имеющихся в хозяйстве дрели, перфоратора, болгарки или просто мотора.
Основное требование – двигатель должен иметь определенную частоту вращения для разных составов:
- не менее 3500 об/мин для крупнозернистого раствора;
- до 9000 оборотов для среднезернистого;
- от 10 до 20 тысяч, если нужна виброустановка для бетона мелких фракций.
Важны и характеристики оборудования, взятого за основу самодельного инструмента. Чем выше будет мощность, тем больший объем уплотненного бетона можно будет получить за раз.
1. Дрель.
Электродрель есть практически в каждом доме, где хозяин умеет что-либо делать своими руками. В крайнем случае ее стоит купить – такой инструмент пригодится еще не раз и для других работ по дому. Требуемая мощность дрели – около 1 кВт.
Чтобы на ее основе изготовить самодельный вибратор для бетона, понадобится труба из нержавейки диаметром около 45 мм и длиной 500 мм, а также другие метизделия, которые есть в свободной продаже:
- короткая, как и труба, металлическая арматура 14-15 мм в поперечнике;
- той же длины или чуть меньше квадратный металлический стержень;
- пара подшипников;
- втулка.
Инструкция по изготовлению вибронасадки и вала:
- Оба стержня привариваются друг к другу, что позволяет сместить их общий центр тяжести и получить в результате дебалансир. Его вращение и будет создавать вибрационный эффект. При этом нужно оставить свободными оба конца круглой арматуры для дальнейшего монтажа.
- Через пару подшипников сварная конструкция устанавливается внутри трубы так, чтобы обеспечивался ее свободный ход для передачи колебаний на погружной вибратор. Если размер круглого стержня не позволяет установить его во внутренние цилиндры подшипников, по краям его можно обточить напильником или болгаркой.
- Носовую часть дебалансированной арматуры необходимо обрезать, оставив выходящий за край трубы участок размером 5-10 мм. Насадить на один из концов оси втулку.
- На торцевой части круглого стержня сделать отверстие под крепление к валу и вварить в него гибкий стальной тросик.
- Вращательную часть вибронасадки закрыть нанизанной на трос втулкой, чтобы при работе внутрь трубы не попадал бетон.
- Пропустить гибкий стержень через резиновый шланг и закрепить конец получившегося вала хомутом.
- На свободной части стального троса приварить переходник и с его помощью соединить вал с дрелью.
Нежелательно отказываться от изготовления гибкого вала, хотя насадка, собранная по описанной схеме, может крепиться и непосредственно на дрель. Но отдача получится слишком большой, да и инструмент она быстро разобьет. Такой глубинный вибратор хорошо использовать для уплотнения бетона нормальной густоты.
2. Перфоратор.
Самый подходящий агрегат, так как он может передавать на насадку одновременно и вращательное, и поступательное движение. Вибратор из перфоратора удобно использовать для вертикальных конструкций. Для работы понадобится только стальная шайба, с помощью которой к инструменту крепится арматурный стержень-насадка. Его длина будет зависеть от глубины бетонной заливки, чтобы весь объем раствора был подвергнут вибрационной усадке.
Сам перфоратор должен иметь мощность не менее 1,5 кВт. Его нужно будет перевести в ударный режим и погрузить штык в бетон до самого дна, постепенно перемещая его по схеме в толще цементно-песчаной смеси. Если же длины виброштыка не хватает для трамбовки всего объема, заливку необходимо будет сделать послойно, а вибратор на каждом этапе погружать максимально глубоко. Очень хорош штыковой глубинный вибратор для густо замешанного раствора.

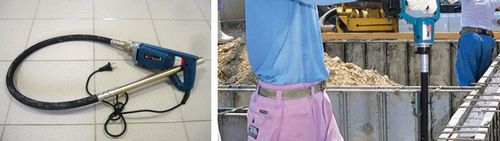

Вибратор для бетона можно собирать не с нуля, а купить специальную насадку (вибробулаву) со смонтированным валом. Она обойдется примерно в 2 тысячи, зато ее легко установить своими силами на имеющийся агрегат и сразу приступить к работе. Для этого к оси болгарки или дрели нужно прикрепить шестигранный выход внутреннего гибкого вала с помощью подходящего переходника. На конец резинового шланга надето металлическое кольцо, его тоже следует подсоединить к инструменту. Для этого высверливают 3-4 сквозных отверстия под короткие шурупы, которые и будут фиксировать оболочку на головке той же дрели.
Изготовление площадочного вибратора
Для уплотнения не слишком мощной монолитной фундаментной плиты или бетонной стяжки достаточно будет использовать обыкновенный площадочный вибратор для бетона. Схема его сборки гораздо проще, поэтому сделать самому его можно быстро, а главное – дешево. Не потребуется ни болгарка, ни перфоратор, ни какой-либо другой инструмент. Хватит небольшого роторного двигателя и плоского поддона, передающего вибрацию.
Инструкция по сборке:
- Приварить к оси мотора дебалансирующий груз, изменяющий ее симметрию.
- Двигатель закрепить на ровной площадке вибратора. Это может быть деревянная рейка или железный плоский поддон.
- К площадке приделать ручки для перемещения агрегата по поверхности.
- Подключить мотор к источнику питания, и площадочный вибратор для бетона своими руками готов.
