Монтаж электропроводки своими руками

Решив сделать ремонт дома, стоит вспомнить, когда прокладывалась электропроводка. Как правило, все это делалось много лет назад, когда нагрузка в помещениях была очень мала и провода были алюминиевые.

Вот тут и следует задуматься насчёт электропроводки, поскольку нагрузка возросла во много раз и алюминиевый провод может не выдержать, что может привести к плачевным последствиям.

Определившись с местом для розеток и лампочек, стоит замерить провод, и только после этого отправляться в магазин. Встаёт вопрос как лучше сделать? Конечно, можно нанять профессионалов, которые все рассчитают и произведут все работы самостоятельно. К сожалению можно нарваться на дилетантов, да и хочется всё сделать качественно и недорого, лучше всего делать самому.

Конечно, можно всё найти в интернете, но лучше всего проконсультироваться со специалистом, который подскажет какой провод и защитные устройства приобрести. Сейчас в магазинах электротоваров можно найти практически всё что необходимо и при выборе глаза просто разбегаются.

Выбор провода

При выборе провода необходимо смотреть только на кабели с медными жилами, так как ввиду своих свойств он выдерживает нагрузку намного больше чем алюминиевые.

Маркировка провода говорит о разном, но самое главное в маркировке это две последние буквы «ввгнг» (негорючий). Определившись с сечением провода, как правило — это 4 мм 2 между распределительными коробками, 2,5 мм 2 на розетки и 1,5 мм 2 на освещение. Стоит выбирать провод с твёрдыми жилами, так как стоимость дешевле, чем у гибкого.

Два способа прокладки электропроводки

Да и он более подходит для прокладки электропроводки в жилых помещениях, а гибкий подходит на подвижные узлы. Так как электропроводка делается для себя, то необходимо приобретать трёхжильный провод, третья жила для заземления.

Выбирая автоматический выключатель, обратите внимание на пороговую силу тока, в быту используется 16–25 А. Выбрав необходимое для новой электропроводки можно отправиться домой.

Приступая к работе, прежде всего необходимо разметить «трассу» для прокладки проводов от электросчётчика.

Покладка

Существует два способа прокладки электропроводки:

1. Открытая прокладка – прокладывается по стенам или потолку, закрепляя при помощи изоляторов – роликов, но это все давно в прошлом. В настоящее время прокладывается провод в специальной гофре при помощи клипс. Прокладка таким способом наиболее упрощает работу, но не эстетично, конечно же, если это не сарай или гараж. Эстетичнее прокладку осуществить в кабельных каналах.
2. Скрытая прокладка – провод укладывается в стене «штрабе» углубляя провод на небольшую глубину. Штраба нарезается специальным штраборезом, но не у каждого такой инструмент есть, поэтому можно использовать дрель, болгарку, перфоратор или молоток с зубилом. Скрытую прокладку можно производить просто проводом, но для себя лучше также воспользоваться гофрой, штраба заделывается гипсовой штукатуркой. Также скрытой прокладка считается, если провод в гофре закрепить на стене и все это обшивается гипсокартонном, но это при выравнивании стен.

Также можно скомбинировать – если планируются натяжные потолки, то проложить основную «трассу» можно на потолке с использованием гофры, а спуски сделать в кабельном канале или в штрабе. В частном доме основную «трассу» можно сделать по чердаку.

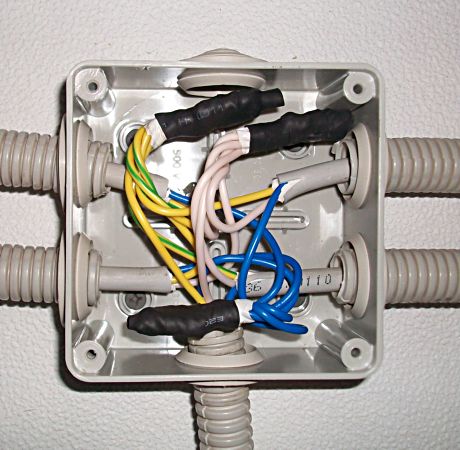

Соединение проводов

На каждую комнату лучше всего прокладывать свою «трассу» и устанавливать автоматический выключатель, всё это для удобства замены чего-либо или если что-то пошло не так, знать, в какой комнате искать изъян. Всё следует закрепить, установить подрозетники для каждой точки, начать заниматься распределительными коробками.

Соединение проводов

Соединение проводов выполняется разными способами:

1. Скрутка – она выполняется при помощи пассатижей, для скрутки должно быть не менее 5 см. Изолировать лучше всего х/б изолентой, так как она не плавится, а просто твердеет.
2. Также можно воспользоваться специальными колодками с болтовыми зажимами, можно найти и коробки уже со встроенными колодками.
3. И уже современный способ — это клеммные колодки WAGO, провод в них просто зажимается защёлкой.

Устройство защитного отключения

Также необходимо установить устройство защитного отключения (УЗО), особенно это необходимо на помещения с повышенной влажностью. Для всех остальных розеток УЗО тоже лучше установить, так как в доме находится много бытовых приборов с металлическим корпусом.

Конечно, стоимость недешёвая, но лучше всего один раз потратить, чем потом жалеть. УЗО для влажных помещений используется 10 мА, а остальных 30 мА.

Маркировка провода

Скажите, зачем ставить УЗО если есть заземление? УЗО защищает от токов утечки, по заземлению он также уходит в землю, но прикоснувшись к металлическому корпусу, особенно во влажном помещении этот ток будете пропускать через себя, а с УЗО этого не произойдёт, конечно, ударит током, но УЗО отработает мгновенно и отключится.

Выводы

Самое главное при выполнении работ — не стоит жалеть средств, приобретая материал. Стоит помнить, что кроме самого владельца, независимо от того дом или квартира, никто не позаботится о, казалось бы, такой мелочи, как электропроводка, но последствия, от нежелании замены старой проводки могут быть плачевными.
