Домашнему мастеру периодически необходимо провести измерения параметров цепей. Проверить какое напряжение на данный момент в сети, не перетерся ли кабель и т.д. Для этих целей есть небольшие приборы — мультиметры.
При небольших размерах и стоимости они позволяют измерить различные электрические параметры. О том как пользоваться мультиметром и поговорим дальше.
Внешнее строение и функции
В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.
Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

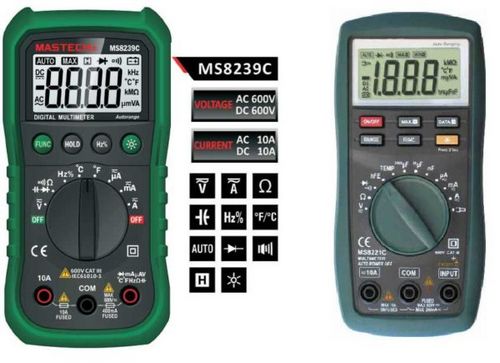

Автоматические мультиметры на шкале имеют только виды измерений
Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.
Строение электронного мультиметра
Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.
Общее устройство мультиметра
Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).
Куда подключать щупы мультиметра
Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.
Гнезда для подключения щупов на мультиметрах могут располагаться снизу
Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.
Положение переключателя
Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.
Положение переключателя диапазонов измерений на мультиметре
Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:
- V с волнистой чертой или ACV (справа от положения «выключено») — режим измерения переменного напряжения;
- A с прямой чертой — измерение постоянного тока;
- A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
- V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
- Ω — измерение сопротивлений.
Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.
Измерения
Пользование электронным тестером удобно тем, что не надо искать нужную шкалу, считать деления, определяя показания. Они высветятся на экране с точностью до двух знаков после запятой. Если измеряемая величина имеет полярность, то отобразится и знак «минус». Если минуса нет, значение измерения положительное.
Как измерить сопротивление мультиметром
Для измерения сопротивления переводим переключатель в зону обозначенную буквой Ω. Выбираем любой из диапазонов. Один щуп прикладываем к одному входу, второй — к другому. Те цифры, которые высветятся на дисплее и есть сопротивление измеряемого вами элемента.
Как пользоваться мультиметром для измерения сопротивления
Иногда на экране отображаются не цифры. Если «выскочил» 0, значит надо изменить диапазон измерений на меньший. Если высветились слова «ol» или «over», стоит «1», диапазон слишком мал и его надо увеличить. Вот и все хитрости измерения сопротивления мультиметром.
Как измерить силу тока
Чтобы выбрать режим измерения необходимо сначала определиться ток постоянный или переменный. С измерением параметров переменного тока могут быть проблемы — этот режим есть далеко не на всех моделях. Но порядок действий вне зависимости от типа тока одинаков — меняется только положение переключателя.
Постоянный ток
Итак, определившись с типом тока, выставляем переключатель. Далее надо решить, в какое гнездо подключать красный щуп. Если даже приблизительно не знаете какие значения стоит ожидать, чтобы случайно не спалить прибор, лучше сначала установить щуп в верхнее (крайнее левое в других моделях) гнездо, которое подписано «10 А». Если показания будут небольшими — менее 200 мА, переставите щуп в среднее положение.
Точно также дело обстоит и с выбором диапазона измерений: сначала выставляете самый максимальный диапазон, если он оказывается слишком большим, переключаете на следующий меньший. Так до тех пор, пока не увидите показания.
Как подключать мультиметр для измерения постоянного тока
Для измерения силы тока прибор должен включаться в разрыв цепи. Схема подключения дана на рисунке. В данном случае важно красный щуп устанавливать на «+» источника питания и черным касаться следующего элемента цепи. Не забывайте при измерении, что питание в есть, работайте аккуратно. Не касайтесь руками неизолированных концов щупа или элементов цепи.
Переменный ток
Испробовать режим измерения переменного тока можно на любой нагрузке, подключенной к бытовой электросети и определить таким образом потребляемый ток. Так как и в данном режиме прибор необходимо включать в разрыв цепи, с этим могут возникнуть сложности. Можно, как на фото ниже сделать специальный шнур для измерений. На одном конце шнура вилка, на другом — розетка, один из проводов разрезать, на концы прикрепить два разъема WAGO. Они хороши тем, что позволяют также зажать щупы. После того, как измерительная схема собрана, приступаем к измерениям.
Измерение переменного тока электронным мультиметром
Переводите переключатель в положение «переменный ток», выбирайте предел измерения. Учтите, что превышение пределов может вывести прибор из строя. В лучшем случае сгорит плавкий предохранитель, в худшем — повредится «начинка». Потому действуем по предложенной выше схеме: сначала ставим максимальный предел, потом постепенно уменьшаем. (не забываем про перестановку щупов в гнездах).
Схема измерения переменного тока
Теперь все готово. Сначала к розетке подключаем нагрузку. Можно настольную лампу. Вилку вставляем в сеть. На экране появляются цифры. Это и будет потребляемый лампой ток. Таким же образом можно измерить потребляемый ток для любого устройства.
Измерение напряжения
Напряжение также бывает переменным или постоянным, соответственно, выбираем требуемое положение. Подход к выбору диапазона тут такой же: если не знаете чего надо ожидать, ставите максимальный, постепенно переключая на меньшую шкалу. Не забывайте проверять правильно ли подключены щупы, в те ли гнезда.
В данном случае измерительный прибор подключается параллельно. Для примера можно измерить напряжение аккумулятора или обычной батарейки. Выставляем переключатель в положение режим измерения постоянного напряжения, так как ожидаемое значение знаем, выбираем подходящую шкалу. Далее щупами касаемся батарейки с двух сторон. Цифры на экране и будут тем напряжением, которое выдает этот элемент питания.
Как пользоваться мультиметром для измерения напряжения
Как пользоваться мультиметром для измерения переменного напряжения? Да точно также. Только правильно выбрать предел измерений.
Прозвонка проводов с помощью мультиметра
Эта операция позволяет проверить целостность проводов. На шкале находим знак прозвонки — схематическое изображение звука (смотрите на фото, но там режим двойной, а может быть только знак прозвонки). Такое изображение выбрано потому, что если провод целый, прибор издает звук.
Режим прозвонки на шкале измерений мультиметра
Ставим переключатель в нужное положение, щупы подключены как обычно — в нижнее и среднее гнездо. Прикасаемся одним щупом к одному краю проводника, другим — к другому. Если слышим звук, провод целый. В общем, как видите, пользоваться мультиметром несложно. Все легко запомнить.
