Кабельная и проводниковая продукция довольно разнообразна. Но как разобраться в таком многообразии, как понять, что зашифровано в названии? Для более легкой идентификации была разработана целая система — маркировка кабеля. Это буквенные обозначения, в которых зашифрована основная информация о материале жил, оболочек и области применения данного конкретного изделия.
Общие принципы маркировки кабельной продукции

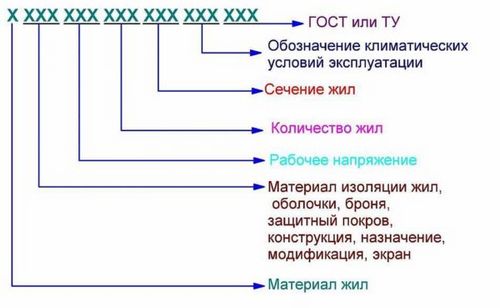

Для того чтобы идентифицировать кабель, его характеристики и область применения было проще, была разработана система обозначения или маркировки кабелей. Данные записываются во определенном порядке, каждая буква или цифра имеет свое значение.
Что обозначает каждая позиция и какие буквы там могут стоять смотрите в таблице ниже. Дополнить тут особо нечего:
| Расположение букв или цифр | Что обозначает | Используемые буквы и их расшифровка |
|---|---|---|
| 1-я буква | Материал жил | — нет буквы — медь |
| А — алюминий | ||
| 2-я буква | Степень гибкости | Г — гибкий, многожильный |
| ничего нет — одножильный | ||
| 3-я буква | Материал изоляции | В — поливинилхлорид (ПВХ) |
| П — полиэтилен | ||
| Р — резина | ||
| НР- негорючая неделя | ||
| Ф — фторопласт | ||
| Ц — пленочная изоляция (для монтажных проводов) | ||
| 4-я буква | Материал оболочки или тип брони | БбГ — броня из стальной профилированной ленты |
| Бн — броня из стальных лент с защитным покровом, не поддерживающим горение | ||
| В — ПВХ | ||
| Д — оплетка из двойного провода | ||
| К — броня из круглых стальных проволок, заключенных в стальной поклов | ||
| СБ — свинцовая броня | ||
| 5-я буква | Тип защитного покрова, назначение наружного слоя, обозначение конструкции жилы | В — ПВХ (если стоит в конце обозначает бумажную изоляцию) |
| Г — противокоррозионный защитный слой. Если «Г» — нет защита от механических повреждений | ||
| О — изолированные провода объединены общей оплеткой | ||
| Шв — защитный слой — выпрессованный шланг из ПВХ | ||
| Шп — защитный слой — выпрессованный шланг из полиэтилена | ||
| Шпс — тоже, но полижтилен самозатухающий | ||
| Э — экранированный | ||
| Т — провод для прокладыки в трубах |
Также маркировка кабеля состоит из нескольких цифр. Там может стоять рабочее напряжение (для силовых кабелей), затем обязательно идет количество жил и через знак «х» указано сечение этих жил. И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.
Примеры расшифровки маркировки кабелей
Кабель ВВГ — 2×1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта антикоррозионным слоем. Состоит из двух медных жил с поперечным сечением 1,5 мм2.
Его подвид — ВВГп — тоже, только в плоском исполнении. ВВГнг — оболчка кабеля не поддерживает горения.
Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: жилы медные (нет буквы А). Изоляция жил из ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести.
Кабель КГ. Расшифровка буквенного обозначения звучит следующим образом. Жилы медные, кабель гибкий. На этом все. Провода без изоляции, если есть еще буква «н» — КГн — оболочка кабеля из негорючей маслостойкой резины.
Так выглядит кабель КГн
Как расшифровать АПвПу2г? Кабель с алюминиевыми проводниками (буква А первая), изоляция проводов из сшитого полиэтилена (Пв), оболочка кабеля из усиленного полиэтилена (Пу), двойная гидроизоляция (2г). В данном случае используется алюмополимерная лента в сочетании с продольными водонепроницаемыми лентами.
Кабель КСПВ. Это расшифровывается так: кабель (К), систем передачи (СП) в виниловой оболочке (В). То есть, это не силовой кабель, а используется для передачи различных данных (слаботочный). Проводники медные — так как нет буквы «А».
Продукция ААБл. Расшифровка такая: провода алюминиевые (А), оболочка — алюминиевая (А), покрыт броней из двух стальных лент (Бл), под броней есть защитная подушка из пластмассовых лент.
АПвПу — алюминиевые жилы (А), изоляция из сшитого полиэтилена (Пв), усиленная оболочка из полиэтилена (Пу).
МКЭШ — монтажный кабель (МК), экранированный (Э), в защитном шланге из ПВХ.
Особенности маркировки проводов
В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.
Провод имеет меньшее сечение жил, обычно мягкий
Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).
- ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
- АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.
Маркировка проводов разного назначения
Провода могут быть двух сечений:
- круглые — в маркировке это никак не отображается:
- плоские, тогда ставится буква П.
Монтажные
Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.
Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.
Расшифровка в маркировке монтажных проводов
Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.
Самонесущие
Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.
В данной группе не так много изделий, их расшифровку можно запомнить:
- СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
- СИП-1 тоже с неизолированной нейтралью;
- СИП-2 — то же, но нейтраль изолирована; Самонесущие провода
- СИП-4 — изолированные жилы одинакового сечения.
- А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь — все реже.
- АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.
Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.
