Маска хамелеон: как выбрать, светофильтры, регулировки

Сварочные маски типа хамелеон названы так потому, что световой фильтр автоматически меняет степень затемнения в зависимости от интенсивности светового потока. Это намного удобнее, чем обычный щиток или  маска старого типа со сменным фильтром.

Надев хамелеон, вы хорошо все видите и до начала сварки: фильтр почти прозрачный и не мешает вам работать. При розжиге дуги за считанные доли секунды он затемняется, защищая глаза от ожога.

После того как дуга погаснет, он снова становится прозрачным. Вы можете проводить все необходимые манипуляции не снимая маску, что намного удобнее, чем поднимать и опускать защитный экран и уж в разы лучше, чем держать в руке щиток.  Но обширный выбор разных по цене экземпляров может поставить в тупик: в чем разница, и какая из них лучше? Как выбрать маску хамелеон расскажем ниже.

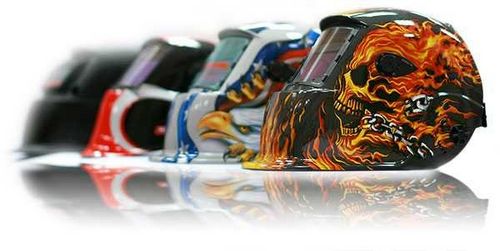

Маски для сварки хамелеон представлены в большом разнообразии. Выбор — совсем непростая задача. Причем важен не столько внешний вид, как качественные показатели

Светофильтр в хамелеоне: что такое и какой лучше

То небольшое стекло, которое установлено на сварочной маске является настоящим чудом науки и техники. В нем собраны последние достижения в оптике, микроэлектронике, в области жидких кристаллов и солнечной энергетике. Вот такое «стекло». На самом деле это целый многослойный пирог, который состоит из следующих элементов:

• жидкокристаллических ячеек (несколько слоев — чем больше, тем лучше);

  Примерный состав автоматического светофильтра в маске для сварки хамелеон (Чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
• фильтра ультафиолетового излучения;
• фильтра инфракрасного излучения;
• поляризационных пленок;
• датчиков обнаружения сварной дуги (от 2 до 4, их тоже, чем больше, тем лучше);
• защитного стекла;
• элементы питания (солнечный батареи и/или литиевые батарейки).

Основное и главное преимущество сварочной маски-хамелеона в том, что даже если она не успела сработать, ультрафиолет и инфракрасное излучение она не пропустит (если маска была опущена). И степень защита от этих вредных воздействий никак не зависит от настроек. В любом случае и при любых настройках от этих типов вредного влияния вы ограждены.

Но это только в том случае, если в «пироге» присутствуют соответствующие фильтры и имеют они надлежащее качество. Так как проверить это без специальных приспособлений невозможно, приходится ориентироваться на сертификаты.

А они у масок должны быть обязательно. Причем на территории России их выдавать могут только два центра: ВНИИС и ФГБУ при ВНИИ охраны и экономики труда. Чтобы уж быть точно уверенными в том, что сертификат подлинный, его номер можно на официальном сайте федеральной службы Росаккреддитации вот по этой ссылке.

Это форма на сайте Россаккредитации для проверки сертификата. Заполнить можно только номер, все остальные поля оставив пустыми (Чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

В соответствующее поле вводится номер сертификата и получаете дату действия, информацию о заявителе, изготовителе. Небольшое примечание: аббревиатура СИЗОД расшифровывается как «средство индивидуальной защиты оптического действия». Так называется маска сварщика на бюрократическом языке.

Если такой сертификат есть, появится такое сообщение. Нажав на ссылку увидите текст сертификата (Чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Самое главное, что вы убеждаетесь, что данный продукт (сравните, кстати, и название и модель) является безопасным для вашего здоровья.

Возможно, вас заинтересует, как сделать беседку на металлическом каркасе.

Классификация автоматических сварочных светофильтров

Так как светофильтр и его качество — ключевой элемент в данном изделии, то и выбор маски хамелеона нужно начинать с него. Все его показатели классифицируются по стандарту EN379 и должны отображаться на его поверхности через дробь.

Один из светофильтров в маске хамелеон. Красным обозначена его классификация

Теперь подробнее, что скрывается за этими цифрами и какими они должны быть. В каждой из позиций может стоять цифра от 1, 2, 3. Соответственно «1» — самый лучший вариант — первый класс, «3» — самый худший — третий класс. теперь о том, в какой позиции отображается какая характеристика и что она значит.

Расшифровка классификации EN37

Оптический класс

Он отражает, насколько четко и без искажений будет вам видна картинка через светофильтр. Зависит от качества используемого защитного стекла (пленки) и качества сборки. Если на первом месте стоит «1», искажения будут минимальными. Если значения больше, будете все видеть, как через кривое стекло.

Рассеивание света

Зависит от чистоты и качества используемых оптических кристаллов. Показывает, степень «мутности» передаваемой картинки. Сравнить можно с мокрым автомобильным стеклом: пока встречек нет, капли почти не мешают. Как только появляется источник света, все расплывается. Вот чтобы не было этого эффекта, необходимо чтобы на второй позиции была «1».

Однородность или гомогенность

Показывает, насколько равномерно затеняется фильтр в разных частях. Если на третьей позиции стоит единица, разница может  быть не более 0,1DIN, 2 — 0,2 DIN, 3 — 0,3 DIN. Понятно, что комфортнее будет при равномерном затемнении.

Угловая зависимость

Отражает зависимость затемнения от угла просмотра. Тут тоже самое лучшее значение «1» — первый класс меняет затемнение не более чем на 1 DIN, второй — на 2 DIN и третий  — на 3DIN.

Так выглядит «в живую» разница между качественной маской и с не очень хорошим светофильтром

Из всего этого понятно, что чем больше в характеристике светофильтра единиц, тем комфортнее вам будет работать в маске. Вот на это и нужно ориентироваться при выборе маски сварщика хамелеон. Профессионалы предпочитают как минимум такие параметры 1/1/½. Стоят такие маски дорого, но даже при длительной работе в них не устают глаза.

Сварщикам-любителям, для работы время от времени, можно обойтись светофильтрами попроще, но 3-й класс считается «прошлым веком». Потому наверное, покупать маски с такими фильтрами не стоит.

И еще один момент. Продавцы всю эту классификацию называют обычно одним термином «Оптический класс». Просто эта формулировка достаточно точно отражает суть всех характеристик.

Регулировки сварочной маски-хамелеона фирмы SpeedGlass (СпидГлас)

Есть еще несколько настроек хамелеона, которые позволяют подстроить режим затемнения для данной ситуации.  Они могут располагаться внутри, на светофильтре, а могут быть вынесены наружу в виде ручек слева на боковой поверхности маски. Это следующие параметры:

• Регулировка затемнения. Позволяет изменять уровень текущего затемнения. Вы можете сделать светлее/темнее не отрываясь от работы, если регулятор находится снаружи. Если он расположен внутри, вам нужно будет остановится, снять маску и подкрутить регулятор. Для непрофессионалов это нормально: им выработка не нужна. Но и профи далеко не всегда любят наружные регулировки: ими можно обо что-о задеть.

  Сами регуляторы могут быть в виде переключателей, колесиков, могут быть выполнены в виде сенсорных переключателей
• Регулировка чувствительности. Находится внутри маски, на фильтре. С ее помощью можно выставить, на что срабатывать будет фильтр: только на дугу, или еще и на яркие источники света. Если работаете в помещении чувствительность можно ставить высокую: фильтр будет затемнятся по возникновению дуги. Так как других переменных источников света нет, то и дергаться он не будет. На улице при высокой чувствительности он может срабатывать и на солнечные блики. Так что тут придется чувствительность снижать.
• Задержка просветления маски. Необходима для того чтобы глаза не получали световой удар от раскаленного металла после завершения сварки. Если задержки нет, фильтр становится светлее сразу и яркое свечение сварной ванны бьет по глазам. Это не опасно и не смертельно, но неприятно. Задержка затемнения позволяет «отодвинуть» на некоторое время момент просветления фильтра. Также эта задержка не дает просветляться фильтру если вы варите с отрывом дуги или при залипании электрода. Так что регулировка нужная.

Вам может быть интересно прочитать о видах сварных швов и соединений, применяемых техник и способов сварки.

Маска хамелеон как выбрать

Кроме параметров светофильтра есть еще масса других настроек и особенностей, которые могут повлиять на выбор.

• Количество датчиков обнаружения дуги. Их может быть 2, 3 или 4. Они реагируют на появление дуги. Визуально их можно увидеть на лицевой панели маски. Это небольшие круглые или квадратные «окошки» на поверхности фильтра. Для любительского использования достаточно 2-х штук, для профессионалов — чем больше, тем лучше: если какие-то окажутся заблокированными (перекроются каким-нибудь предметом при сварке в сложной позиции), то среагируют остальные.

  Датчики возникновения электрической дуги видны невооруженным глазом
• Скорость срабатывания светофильтра. Разброс параметров тут большой — от десятков до сотен микросекунд. Выбирая маску для домашней сварки, бурите ту, хамелеон которой затемнится не позднее чем через 100 микросекунд. Для профессионалов время меньше: 50 микросекунд.  Световые удары мы порой не замечаем, но их результат — уставшие глаза, а профессионалам они нужны весь рабочий день. Так что требования жестче.
• Размеры фильтра. Чем больше стекло, тем больший обзор вы получаете. Но размеры светофильтра сильно отражаются на стоимости маски.
• Плавная или ступенчатая регулировка степени затемнения. Лучше — плавная. Если затемнятся/просветляться фильтр будет скачками, вы быстро устанете. К тому же он моет начать «моргать» от бликов, что не обрадует.
• Исходная степень затемнения и диапазон регулировки. Чем светлее фильтр в исходном состоянии, тем лучше вам будет видно до начала сварки.  Также желательно чтобы было два диапазона затемнения: до небольших степеней до 8DIN при работе с аргоном или при ручной дуговой сварке при плохой освещенности. Также меньшее затемнение может понадобиться человеку в возрасте. Для работы с инверторами на повышенных токах и при хорошем освещении необходимо затемнение до 13 DIN. Так что лучше, если есть два режима: 5-8DIN/8-13DIN.
• Электропитание. На большинстве масок для сварки с автоматическим затемнением есть два типа питающих элементов: солнечная батарея и литиевые батарейки. Такой комбинированный источник питания является наиболее надежным. Но при этом отсек литиевых батарей должен открываться, чтобы была возможность замены вышедших из строя батарей. В некоторых дешевых масках батарейки интегрированные: вынуть их можно только разрезав пластик (что иногда наши умельцы делают).

  Одна из моделей маски-хамелеон. Тут вы можете увидеть еще регулятор положения маски на голове и щиток защиты шеи
• Вес. Маски могут весить от 0,8 кг до 3 кг. Если придется носить на голове трехкилограммовую гирю часов семь-восемь, к концу смены шея, да и голова будут как деревянные. Для любительской сварки этот параметр не очень критичен, хотя тоже совсем не комфортно работать в тяжелой маске.
• Удобство крепления на голове. Есть две системы крепления оголовья и самого щитка, но для данных масок они почти неважны: вам же не нужно каждый раз поднимать/опускать маску. Она может быть опущена на протяжении всей работы. Важно то, сколько есть регулировок и насколько плотно они позволяют подогнать оголовье. Также важно, чтобы все эти ремешки не давили, не терли, чтобы сварщику было комфортно.
• Наличие регулировки, позволяющей отодвинуть щиток от лица. Это важно, если вам необходимы для нормального зрения очки. Тогда щиток нужно отнести подальше от лица, чтобы поместились ваши линзы.

Из полезных, но необязательных режимов есть еще возможность переключения маки из режима сварки в режим шлифовки. Этим переключателем вы фактически отключаете питание светофильтра, ваша маска становится обычным щитком.

О выборе сварочного аппарата для дома или дачи читайте тут. А испробовать купленную маску можно при изготовлении металлического мангала.

Марки и производители

Как выбрать маску хамелеон для сварки вы знаете, но как ориентироваться среди массы производителей? В действительности все не очень сложно. Есть проверенные брэнды, которые поставляют всегда качественную продукцию и подтверждают свои гарантийные обязательства. Вот их не очень много:

Технические характеристики маски хамелеон TECMEN DF-715S 9-13 TM8

• SPEEDGLAS из Швеции;
• OPTREL  из Швейцарии;
• BALDER из Словени;
• OTOS из Южной Кореи;
• TECMEN из Китая (не удивляйтесь, маски действительно хорошие).

Для домашнего применения выбрать маску хамелеон непросто. С одной стороны, нужно чтобы она была качественная, но платить 15-20 тысяч за нее явно не всем по карману, да и не рентабельно это. Потому о европейских производителях придется забыть. Они хоть выпускают хорошие маски , но цены на них никак не меньше 70$.

На рынке есть множество китайских масок очень небольшой стоимости. Но их покупать рискованно. Если вам нужен проверенный китайский бренд, это TECMEN (Текмен). Вот у них действительно сертифицированные маски хамелеоны заводского качества. Модельный ряд достаточно широкий, цены — от 3 тыс. рублей до 13 тыс. рублей. Есть со светофильтрами первого класса (1/1/½) и чуть хуже, со всеми настройками и регулировками. После обновления даже самая дешевая маска за 3000 рублей ( TECMEN DF-715S 9-13 TM8) имеет сменную батарею, задержку просветления от 0,1 до 1 сек, плавную регулировку и режим работы «шлифовка». На фото ниже представлены ее технические характеристики. Трудно поверить, но она стоит всего 2990 рублей.

Неплохо отзываются владельцы о сварочных масках Ресанта. Моделей не очень много, но МС-1, МС-2 и МС-3 — неплохой выбор за небольшие деньги (от 2 тыс. рублей до 3 тыс. рублей).

Сварочный маски Ресанта: МС-1, МС-2, МС-3 и МС-4

Маски Ресанта МС-1 и МС-3 имеют плавную регулировку, что несомненно, удобнее. Но в хамелеона МС-1 нет регулировок чувствительности.  Профессионалов они вряд ли устроят, а для домашнего использования вполне подходят.

Технические характеристики масок хамелеон Ресанта

Очень неплохие маски выпускает Южно-Корейская фирма OTOS (Отос). У нее цены чуть выше, чем у приведенных выше, но есть две относительно недорогие модели: OTOS MACH II (W-21VW) за 8700 рублей и ACE-W i45gw (Infotrack™) за 13690 рублей.

Технические характеристики OTOS MACH II W-21VW эта маска-хамелеон — достойный выбор даже для профессионального использования

О том, как подобрать электроды для сварки инветором читайте тут.

Эксплуатация сварочного хамелеона

Основное требование к уходу за маской: светофильтр нужно беречь: он легко царапается. Потому класть маску «лицом» вниз нельзя. Протирать ее нужно только абсолютно чистой и мягкой тканью. Если нужно — можно смочить ткань чистой водой. НЕ протирать ни спиртом, ни какими-либо растворителями: светофильтр покрыт защитной пленкой, которая растворяется в этих жидкостях.

Есть еще одна особенность любых сварочных хамелеонов: они при низких температурах начинают «тормозить». То есть срабатывают с задержкой, причем в обе стороны — и на затемнение, и на просветление.  Особенность очень неприятная, так что нормально работать в них зимой не получится даже если указана температура эксплуатации от -10°C, как на TECMEN DF-715S 9-13 TM8. Уже при -5° все не могут вовремя затемниться. Так что в этом плане честнее оказался OTOS, указав стартовую температуру эксплуатации от -5°C.
