А Вы знаете, что в технологический процесс по обработке металла давлением, входит операционная карта — гибка швеллера.

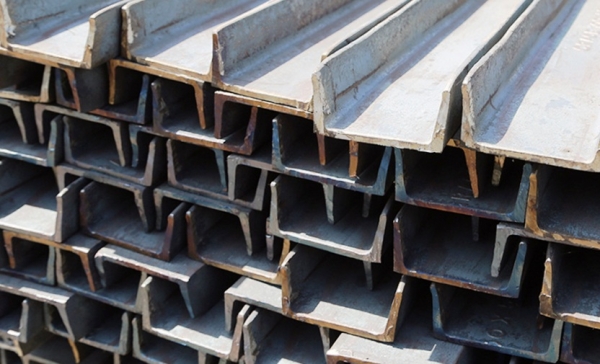

Свойства металла
Пластичность материала позволяет в месте сгибания швеллера металлу приобретать такие свойства:
- растягиваться – по внешнему слою;
- сжиматься – по внутреннему слою.
При проведении данной операции не возникают механические дефекты. Последовательное выполнение операций технологического процесса позволяет производить двумерные плоские формы: окружность, полуокружность (сектор). Швеллер У по своей форме не симметричен, поэтому его можно согнуть только:
- по полкам;
- по стенке полками наружу;
- по стенке полками внутрь.
Характеристика процесса гибки швеллера
Выполнить изгиб швеллера можно двумя методами:
Местным – в результате операции гибки из прямолинейной формы швеллера получается изделие из двух прямолинейных участков, которые соединены под прямым углом.
Плавным – в результате операции гибки швеллера получается изделие гладкой криволинейной формы, его радиус изгиба может быть постоянной величины, также переменной.
Изготовление изделия местным способом
Согнуть швеллер под определенным углом можно с использованием сварочного оборудования и болгарки. Чтобы получить изделие следует выполнить следующие действия:
Из полки швеллера вырезать участок треугольной формы (угол формы равен углу сгиба);
Швеллер сгибают до момента соприкосновения стенок (по срезу полок);
В местах стыковки полок выполняют сварочный шов.
Таким образом, получается жесткая конструкция. Процесс изготовления не сложный, но важно знать, что механическая прочность данной изделия снижается.
Изготовление изделия плавным способом
Сохранить целостность структуры швеллера возможно при плавном изгибе. Отсутствие сварочных швов является преимущество метода. Изделие сохраняет прочность, устойчивость к коррозии. Выполнить элемент необходимого радиуса можно следующим образом:
Выполнить изготовление шаблона: на листе из металла начертить необходимую траекторию. На полученный радиус приварить элементы, которые ограничат движение швеллера.
Закрепить один конец швеллера в начале траектории.
Постепенно производить нагрев участков швеллера 16.
Загибать заготовку необходимо плотно к элементам шаблона.
По мере загибания швеллера, к выпуклой стороне шаблона приваривать ограничители.
Производство изделия способом вальцовки
Используя специальное оборудование, происходит прогонка швеллера через электромеханические валки (вальцы). Данная операция обеспечивает выпуск изделия заданной формы. Вальцевание выполняется без нагрева заготовки, холодная деформация металла сохраняет качественные свойства материала.
Совет специалистов заключается в том, что плавный изгиб можно получить способом вальцовки, в результате применения профилегибочного оборудования.
