Ребристые плиты перекрытия: характеристики и маркировка

Чтобы разделить внутренний объем многоэтажного дома и равномерно распределить нагрузку по всей поверхности каркаса, при строительстве применяется межэтажное перекрытие: балочное, плиточное или сборно-монолитное. Ассортимент расходного материала на современном рынке поражает своим разнообразием. Однако наибольшее распространение получили ребристые плиты. Одна из основных особенностей их использования заключается в устойчивости: они способны выдерживать сильную нагрузку даже при наличии очень широкого пролета.

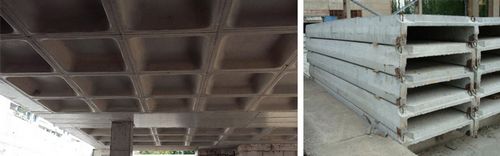

Плиты для перекрытия – это прочное изделие, состоящее из продольных элементов в виде балок. Особенность заключается в том, что в зоне растяжения бетон ликвидируется, а в месте сжатия, наоборот, скапливается. Технические характеристики объясняются тем, что применение армирования и ребристой поверхности на практике дает возможность сэкономить бетон при производстве, не снижая при этом качество и прочность перекрытия. Подобная конструкция способствует уменьшению такого показателя, как толщина, что значительно упрощает использование.

Размеры и характеристики

Типовые балки изготавливаются в размерах 3×6 и 3×12 метров. Их стороны располагаются на расстоянии 1000 мм друг от друга. Плиты производятся с П-образным поперечным сечением. Толщина одной полки равна 30 и 35 мм соответственно. Также она предусматривает наличие закладных изделий, на которые впоследствии крепятся парапеты и пласты несущих конструкций.

Современные компании-производители реализуют плиты перекрытия, применяя несколько типов бетонного материала:

• конструкционный;
• тяжелый;
• силикатный.

Габариты ребристых изделий, их размеры и формы должны соответствовать ГОСТ 28042-89. Среди них принято выделять:

1. Плиты перекрытия с плоской поверхностью. Могут быть с отверстиями для вентиляционной системы, а также с дополнительными проемами по бокам.

2. Плиты-оболочки со сводчатым покрытием. Их особенностью является то, что стойки рам сопрягаются друг с другом шарнирно.

Преимущества использования

Среди положительных моментов плит можно выделить:

• высокое качество, устойчивость и практичность;
• длительный эксплуатационный срок (до 10-20 лет);
• дешевизна (по сравнению с другими расходными материалами их стоимость невысокая);
• универсальность и безопасность в применении;
• относительная простота при монтаже;
• устойчивость к внешним факторам.

Данный тип железобетонного перекрытия подбирается при строительстве зданий любых типов. Отличные технические характеристики и долгий эксплуатационный период позволяют обеспечить постройке максимальную надежность и устойчивость даже при самых плохих погодных условиях. Более того, крупные промышленные предприятия выпускают качественные плиты, способные выдерживать нагрузку, вес которой достигает 830 килограмм на квадратный метр. Кроме этого, по индивидуальному заказу компаний могут изготавливаться более мощные варианты. Такие изделия применяются в сложных сферах строительства. Крупногабаритные конструкции используются при возведении промышленных комплексов, торговых центров, загородных домов и иных сооружений.

Массивная прослойка в каналах способна значительно увеличить степень шумо- и термоизоляции между двумя этажами. Благодаря высокой защите она используется не только в плохо отапливаемых комнатах, но и в помещениях, где уровень влажности воздуха превышает допустимую норму. Очень часто такие изделия применяются при строительстве туалетных и ванных комнат, подвалов и чердаков. Пустоты, толщина которых достаточно велика, выполняют роль скрытых прокладок с целью монтажа электрических кабелей, элементов вентиляционных систем, трубопроводов. Технические характеристики плиты позволяют ее ребрам выдержать любые деформации без дальнейших разрушений.

Особенности маркировки

Она представляет собой наличие индивидуального номера, включающего основные характеристики и технические параметры плит:

1. буквенное и цифровое обозначение размера;

2. максимальный показатель несущей способности материала;

3. вес и вид арматуры (класс), использованной при производстве, а также иные особенности конструкции;

4. дополнительные характеристики (например, сейсмическая устойчивость, толщина изделия).



Существует большое количество типов плит, каждая серия рассчитана на разный вес нагрузки, вид здания, а также другие показатели. Они могут быть сплошными, иметь сечения либо дополнительные отверстия.

К изделиям небольшого размера относится серия 1.442.1-187. Она имеет несколько типов, рассчитанных на разную степень нагрузки:

• Ширина от 0,95 до 3 метра, наличие напрягаемой арматуры.
• Ширина 0,75 метров, ненапрягаемая арматура.

Как рассчитать монолитное перекрытие?

Для расчета размеров конструкции специалисты используют компьютерную программу, где в качестве исходных показателей берутся данные поперечной силы. Очень важно учитывать снеговые или сейсмические нагрузки. При составлении графического плана необходимо четко вычислить размеры плиты перекрытия, оптимальную площадь арматуры и ширину пролетов. Получив точные результаты расчета, можно приступать к непосредственному процессу выбора.

Подбирать изделие следует, исходя из предполагаемого уровня нагрузки, который будет действовать на материал в конкретных условиях. Качественные плиты перекрытия выполняют задачу жесткого диска, обеспечивающего постройке стабильность и устойчивость каркаса, а также надежность поясов стропильной конструкции и равномерное распределение нагрузки между пролетами и рамами.

Область применения

Ребристые плиты довольно качественно работают на изгиб, однако чаще всего их используют при строительстве чердаков. Балки, идущие вниз, не дают возможности создать плоский потолок. Также подобный тип перекрытия получил широкое распространение при возведении построек другого вида.

Однако чаще всего применение материала происходит при многоэтажном строительстве, где необходимо добиться устойчивости и прочности поверхности. Его используют в местах, где сосредотачивается наибольший объем снеговых осадков (толщиной до 150 килограмм-силы на один квадратный сантиметр). Ребристое перекрытие, установленное на крыше дома, позволяет перераспределить нагрузку, создаваемую снегом, на стены и иные элементы здания.

Обратите внимание, что высокий уровень несущей способности плиты дает возможность качественно выдерживать не только статическую нагрузку, но и напряжение, которое находится в динамике. Влияние на данную функцию оказывает серия, разновидность бетона (легкий либо тяжелый), качество арматуры и способ ее установки, а также вес и правильность расчетов при изготовлении, то есть верное распределение материала.

Стоимость

Цена на ребристое перекрытие варьируется в зависимости от его размера и ширины. Также на нее влияет качество бетона и арматуры, использованной при непосредственном производстве.

Серия маркировки	Уровень нагрузки кг/м2	Длина, мм	Ширина, мм	Высота, мм	Цена, рубли
2ПГ6	500	5 970	1 490	300	15 200
2ПГ6	400	5 970	1 490	300	12 400
4ПВ6	400	5 970	1 490	300	14 680
1П3	500	5 550	1 485	400	19 200

При многоэтажном строительстве перекрытие ребристого типа монтируется исключительно с помощью башенного либо автомобильного кранов. С целью захвата плиты крюком используют монтажные петли. Надежность петель тщательно проверяется перед началом строительных работ, а их стоимость зависит от сложности выполняемого процесса. Специалисты несут прямую ответственность за соблюдение всех норм безопасности.
