Перфораторами называются ударные сверлильные устройства, предназначенные для сверления и долбления отверстий в особо прочных материалах.
В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.
Перфораторы всегда работают в экстремальных условиях.
Продолжительность работы перфораторов зависит не только от правильных условий эксплуатации, но и надежности входящих в изделие деталей.
Но как бы вы ни старались, со временем перфораторы начинают отказывать.
Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.
Ремонт перфоратора Макита 2470 и 2450 своими руками может выполнить человек, обладающий навыками слесаря и знающий основы электротехники.
Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.
Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и из тех же деталей. Ремонт их ничем не отличается.

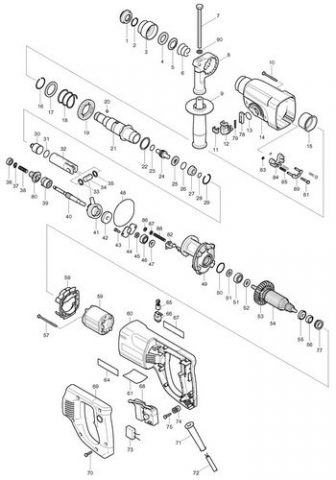

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.
Схема перфоратора Макита 2450 и 2470 состоит из механической и электрической части.
Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая одновременно поступательное движение, создающее удар.
Механическая часть состоит из привода вращения и ударного механизма.
Электрическая схема перфоратора Макита обеспечивает преобразование электрической энергии в кинетическую через вращение ротора. В состав электрической части входит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.
Основные неисправности перфоратора makita
Неисправности перфораторов подразделяются на электрические и механические.
В данной статье рассмотрим все неисправности электрической части перфораторов Макита 2470 и 2450 и способы их устранения:
Электрические неисправности перфораторов Макита 2450 и макита 2470
Электрические неисправности проявляются в том, что при подсоединении перфоратора к сети напряжения, инструмент не включается.
Схема подключения перфоратора Макита к сети проста.
Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59.
Самая частая неисправность – отсутствие контактов в соединениях.
Порядок определения электрических неисправностей
Видео: Болезнь Makita HR 2470 \ Перестал включаться перфоратор 2470 \ Подгорели контакты \ maintenance tool
Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.
Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.
Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.
Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.
Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток.
При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.
Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали.
Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.
Характерные неисправности перфоратора Макита 2450 и 2470
Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:
- перелом подводящего кабеля в месте входа в перфоратор;
- выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
- износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
- износ контактов переключателя реверса;
- износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
- короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
- выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.
В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.
Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.
Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса.
Устраняется такая неисправность очень просто.
Ремонт переключателя реверса перфоратора Makita
Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.
Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки.
Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса.
Определите его состояние, при необходимости замените контакты.
Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.
Ремонт контакта между статором и переключателем реверса
Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).
Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.
В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор.
Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.
Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом.
Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.
Сборка электрической части перфоратора производится в обратном порядке.
