Тиски слесарные своими руками

Слесарные тиски – это тот инструмент, без которого вряд ли можно себе представить даже самую небольшую мастерскую.

Он освобождает руки мастеру в момент, когда нужно зафиксировать обрабатываемую деталь и придать ей статичности. И не все догадываются, что тиски вполне можно изготовить своими руками. О том, как это сделать и какие виды тисков существуют, мы поговорим в нашей статье.

Виды тисков слесарных

Все тиски можно подразделить на две большие группы: станочные и слесарные, которые в свою очередь подразделяются на статичные и поворотные.

Кроме того, тиски слесарные настольные подразделяются на две группы: стуловые и параллельные. Первые являются более мобильными в монтаже-демонтаже и не оснащены элементами постоянного крепления. Вторые же являются более основательными и крепятся к верстаку с помощью винтов.
Конструктивно все тиски состоят из таких основных элементов, как корпус и губки. Детали зажимаются между губками за счет винтового механизма (в механических тисках) либо за счет пневматики (в пневматических тисках). Если губки для слесарных тисков имеют вогнутые поверхности, значит они предназначены для фиксации труб.

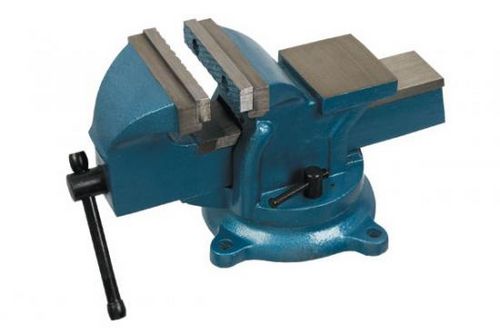

Слесарные тиски предназначены для работы с более-менее мягким материалом: деревом, пластиком и т.п. Конструктивно они отличаются высокими губками, в которых зажимаются детали. Губки могут поворачиваться на основании либо быть закреплены статично. Тиски слесарные поворотные позволяют перемещать детали параллельно плоскости стола.

Станочные тиски предназначены для работы с более жесткими материалами, такими как металл. Для этого они снабжены менее высокими губками.
Выделяют еще и третий тип тисков – синусные. Применяются они не часто и позволяют производить фиксацию заготовки в 2-х или 3-х взаимно перпендикулярных плоскостях.

Инструмент и материал для изготовления слесарных тисков

Для того чтобы изготовить тиски самостоятельно, необходимо запастись следующим инструментом и материалом. Из материалов вам понадобятся:

• металлический прут в поперечнике не менее 0,2 см;
• штыри из железа (они вам пригодятся при изготовлении фиксирующих шпилек и ручек);
• сосновые и березовые доски;
• металлические пластины;
• разнообразные болты.

Из инструмента необходимо подготовить коловорот, кувалду и напильник, электрическую дрель и ножовку, а также обзавестись измерительным инструментом, таким как линейка на металлической основе.

Изготовление тисков

Чтобы изготовить тиски слесарные своими руками необходимо осуществить несколько последовательных этапов.

1. Из металлического прута изготовить ходовой винт, методом нарезки резьбы необходимого вам шага. Резьбу можно нарезать самостоятельно, но лучше заказать у специалистов, которые подберут подходящий шаг и выдержат его на протяжении всего винта.
2.  Один из концов ходового винта снабжается рукояткой, выполненной из железного штыря. Рукоятка закрепляется в разрезе, выполненном на конце винтового прута. Надрез этот можно выполнить с применением сверла (8...9 мм).
3. Производим оснащение станка двумя шпильками. Здесь могут пригодиться уже готовые шпильки, снятые со старого мотороллера с системы закрепления зеркал. Их форму необходимо подкорректировать с помощью кувалды или молотка. А можно изготовить эти шпильки самостоятельно из металлического прута с поперечником до 9 мм. Обратите внимание, что концы шпилек необходимо тщательно обработать напильником, дабы исключить травмы по время пользования тисками. Кстати, шпильки необходимы для того, чтобы приводить в движение подвижную губку тисков.
4.  Недвижимая губка тисков изготавливается из прочной сосны. Ее крепят непосредственно на стол и в дальнейшем эти тиски не смогут перемещаться относительно верстака. Высоту статичной губки делают в диапазоне от 40 до 50 мм.

5. Для изготовления подвижной губки используют березовую доску, которая должна иметь длину до 0,5 м, а высоту 20-22 см.
6. В березовой доске просверливаются отверстия, диаметром около 10 мм.
7.  Остается собрать механизм: винт и шпильки крепятся в подготовленных проемах, гайки с шайбами занимают необходимые позиции. Тиски слесарные, вес которых за счет использования дерева не очень большой, готовы к использованию.


Слесарные тиски: чертеж

Для того, кто обладает хотя бы основами инженерных знаний, гораздо легче будет осуществить процесс изготовления тисков на основе чертежа, представленного ниже.

Данные тиски имеют немного другое исполнение, нежели описанные нами выше, но принцип действия у них тот же.
