Как покрасить металл по ржавчине

Как покрасить металл? Вопрос не сложный, но а если метал весь в ржавчине? Большинство защитных эмалей требует подготовки металлических поверхностей перед нанесением, что не всегда возможно. В определённых случаях. допускается использовать специальные разновидности красок, не требующих снятия ржавчины.

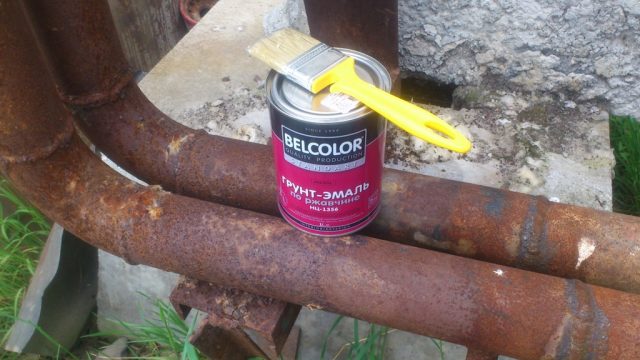

Как покрасить металл

Ржавление стальных конструкций — многоступенчатый процесс, включающий до десятка химических реакций, перетекающих одна в другую. Обязательных условий для появления ржавчины три: наличие кислорода, воды в любом виде и определённых примесей в стальном расплаве. Именно наличие углерода или серы в составе стали способствует разрушению слоя образовавшейся ржавчины и оголению всё более новых слоёв металла. Процесс может сильно ускоряться в присутствии солей или при повышенной кислотности. Источниками последней могут быть растворы карбонатной и сернистой кислоты в атмосферной влаге.

В отличие от пассивации, ржавчина не препятствует дальнейшему окислению стали. Структура у ржавчины — рыхлая и гигроскопичная, что способствует быстрому накоплению влаги и её удержанию. Таким образом, при нарастании ржавого слоя протекание окислительных процессов ускоряется: как из-за снижения условной толщины металла, так и из-за увеличения продолжительности контакта с водой и кислородом.

Обычно, покраска металла по ржавчине не имеет смысла. Внутри пор накапливается некоторое количество влаги и воздуха, которого достаточно, чтобы ржавление протекало и после обработки. Плотность ржавчины ниже, чем у стали, поэтому под слоем краски образуются высокие напряжения — преобразованный металл непрерывно расширяется. Покрытие быстро покрывается сетью сквозных кракелюр и облетает, достаточно повреждения слоя краски хотя бы в одном месте.

Когда возможна покраска металла без зачистки

Общий комплекс подготовки металлических изделий к покраске включает зачистку, шлифовку, покрытие грунтом и слоем защитной эмали. Однако зачистка возможна не всегда, в ряде случаев проще нанести покрытие со специальными характеристиками. Попробуем разобраться.

Первый критерий, влияющий на возможность покраски по ржавчине, мы рассмотрели выше — это плотность ржавого слоя. Если точнее — способность изделия накапливать активаторы коррозии. Со временем разнообразие и содержание активных химических соединений увеличивается, из-за чего даже при отсутствии кислорода и влаги внутри всё равно будут протекать реакции. Невозможно предугадать, как поведёт себя ЛКМ в таких условиях эксплуатации.

Другой важнейший фактор — качество поверхности. Малый равномерный слой ржавчины, похожий на порошковую присыпку, позволяет краске проникнуть до поверхности металла и прочно связаться с «телом» изделия. А вот наличие на ржавом слое вздутий и отслоений почти гарантированно приведёт к разрушению защитного покрытия. Негативное влияние оказывают остатки масла: если прокатное изделие не было обезжирено, масляные примеси могут оказать непредсказуемое влияние на защитный слой.

Подготовка поверхности

Мы плавно подошли к тому, что стальные ржавые изделия требуют перед покраской пусть минимальной, но обработки. Как подготавливать изделия — зависит от их состояния.

Поверхности, побитые ржавчиной небольшими пятнами или равномерным тонким слоем, требуют обеспыливания и обезжиривания. Достаточно протереть их ветошью, обильно смоченной в растворителе. Также хороший вариант — использовать аэрозольные обезжириватели: они содержат ингибиторы коррозии, позволяющие свести химическую активность под защитным слоем до нуля.

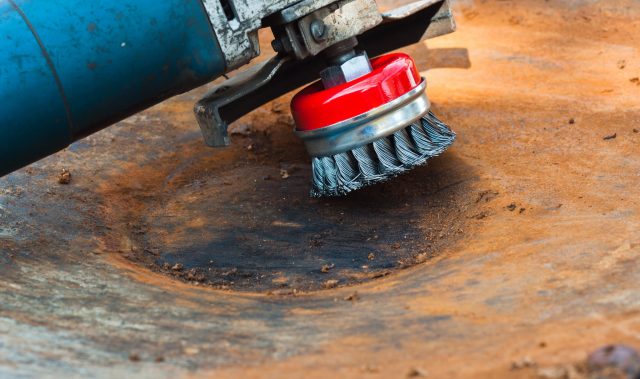

Сильно ржавые поверхности нужно зачистить вручную: отколоть крупные отслоения, ободрать шабером, затем обработать рытвины и мелкие раковинки металлической щёткой. Нет нужды зачищать до блеска: поверхность может быть покрыта ржавчиной, но последний слой должен быть плотным, прочным и, по возможности, равномерным.

Обязательное условие перед покраской по ржавчине — тщательная сушка детали. Если имеется возможность — выдержать изделие в комнатных условиях при влажности 40–50% и температуре 20–25 °С. Если изделие стационарно закреплено под открытым небом — назначить покраску спустя 3–4 дня выдержки в тёплую солнечную погоду. Чем больше влаги успеет испариться из ржавого слоя — тем меньше будет риск преждевременного повреждения покрытия.

Как покрасить металл — нанесение грунта

Существует около десятка способов для нанесения краски без снятия ржавчины. Большая часть этой группы технологий подразумевает фабричные методы обработки и подготовки изделий, как правило, речь идёт о защитной обработке тяжёлых металлоконструкций для строительства. В частном порядке можно применять два варианта:

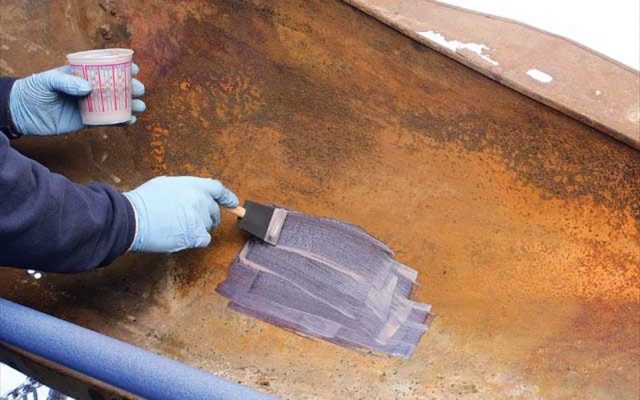

1. Покрывать дорогостоящей двухкомпонентной краской, предварительно обработав поверхность пассивирующим составом, обычно с содержанием ортофосфорной кислоты.
2. Покрытие универсальной грунтовкой, пригодной для нанесения по ржавчине, с последующим окрашиванием алкидной или полиуретановой эмалью.

Практическая разница этих двух методов заключена в стоимости материалов и долговечности защитного покрытия. Двухкомпонентные краски наносятся более толстым слоем и образуют прочную плёнку. В отличие от обычных эмалей, такое покрытие не допускает даже минимального газообмена, воздух и водяной пар в ржавчину не проникают. К тому же краска обладает более высокой твёрдостью и при этом сохраняет эластичность, она способна выдерживать даже очень существенное набухание ржавчины. При этом слой корродировавшего железа постоянно уплотняется, и реакция спадает на нет.

Как покрасить металл, бюджетный тип покрытия в виде грунта и эмали обеспечивает сохранность изделия в течение не более 2–3 лет и требует регулярного обновления. Последнее заключается в зачистке и обезжиривании слоя эмали с последующим нанесением очередного. Суть та же: со временем толщина слоя краски становится достаточно большой для обеспечения полной изоляции изделия от атмосферных воздействий.

Выбор и нанесение краски

Все лакокрасочные материалы, предназначенные для необработанных поверхностей, должны обладать тремя качествами:

1. Атмосферостойкость, образование плёнки толщиной не менее 150 мкм.
2. Способность замедлять коррозию (ингибирование).
3. Способность модифицировать состав имеющегося слоя ржавчины для частичной пассивации.

Как мы уже говорили, толщина покрытия зависит от типа краски, устойчивость к разного рода воздействиям — от качества и химической чистоты основы. Атмосферостойкая краска может быть основана только на органических растворителях. А вот с разного рода добавками и присадками дело обстоит индивидуально.

Идеальным результатом действия защитного покрытия считается нулевой выход реагентов в процессе деактивации ржавчины. Все внесённые вещества должны прореагировать в полном объёме, образуя в качестве выходного продукта химически нейтральные соединения. В реальности это невозможно, ибо состав ржавчины всегда разный, он зависит и от экологии, и марки стали, и условий её содержания.

Разработать оптимальные соотношения присадок очень сложно, и потому их точная рецептура не разглашается. Судить о качестве можно по комплексности эффектов, лучшими показателями обладают:

• Пассиваторы и модификаторы верхнего слоя.
• Средства повышения адгезии, действующие не только на границе ржавчина-покрытие, но и в глубине.
• Активные вещества, связывающие поступающий кислород.
• Качественные растворители, обеспечивающие глубокое проникновение краски и грунтовки в поры.

В конечном итоге, результат напрямую зависит от качества ЛКМ. Глупо рассчитывать, что дешёвые эмалевые краски типа ПФ-266 обеспечат качественную и надёжную многолетнюю защиту. В целях защиты от развития имеющейся коррозии пригодны исключительно атмосферостойкие и специальные краски, в маркировке которых после буквенного кода через дефис указана цифра 1 или 5 соответственно. Наиболее подходящий тип основы для противодействия корродированию имеют алкидные и полиуретановые эмалевые краски.

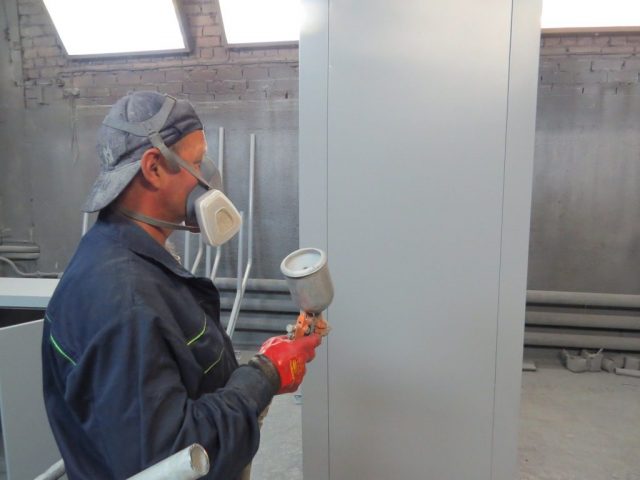

Что до способа нанесения, то большинство эмалевых красок в этом плане универсальны. На этикетке неизменно указываются пиктограммы, определяющие допустимость работы валиком, кистью и распылителем, поэтому окончательный выбор нужно делать, исходя из размеров и формы обрабатываемых изделий.

Из данной статьи вы узнали как покрасить металл если он имеет ржавчину
