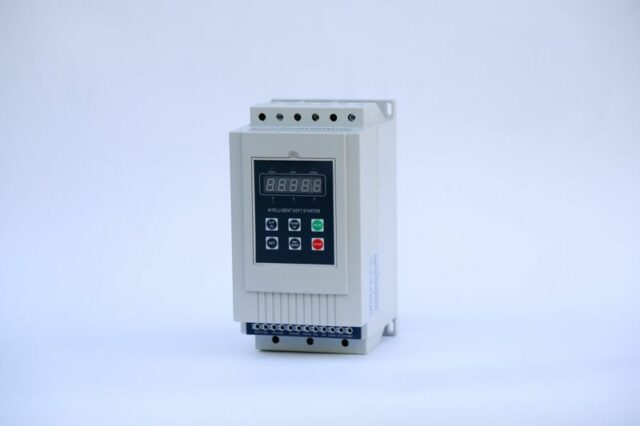

Современные насосные установки нередко сталкиваются с проблемой гидроударов, повышенной механической нагрузки на валопровод и внезапных пиков пускового тока. Все это сокращает срок службы как самого насоса, так и приводящего его электродвигателя, а также увеличивает расходы на обслуживание и электроэнергию. Решением этих задач являются устройства плавного пуска — специальные электронные или электромеханические приборы, позволяющие «мягко» разогнать двигатель, ограничив момент и ток на старте. https://gekoms.org/ustrojstva-plavnogo-puska-all/
Принцип работы
Классические электронные пускатели плавного разгона основаны на управлении фазным углом силового напряжения при помощи тиристорных сборок. При начале пуска напряжение на обмотках двигателя поступает с пониженными значением и постепенно повышается по заданному закону (линейному, экспоненциальному или программируемому). Таким образом, создаётся плавный рост крутящего момента, что исключает резкие скачки силы тока и механические рывки, свойственные прямым пускам через контактор.
Основные типы устройств
-
Электронные (тиристорные) плавные пускатели — наиболее распространены в промышленности. Обладают малыми габаритами, точностью регулирования и возможностью тонкой настройки характеристик разгона.
-
Автотрансформаторные пускатели — линейные реактивные трансформаторы с несколькими отводами. Обеспечивают ступенчатое снижение напряжения, однако не так компактны и экономичны, как электронные аналоги.
-
Резисторные или реакторные пускатели — в цепь включаются дополнительные резисторы или дроссели, гасящие начальный ток. Применяются редко из-за низкой энергоэффективности и больших потерь на тепло.
Преимущества применения
-
Снижение пусковых токов. Ограничение тока на старте до 2–3 номинальных величин позволяет существенно уменьшить нагрузку на сеть и это особенно важно для насосных агрегатов большого потребления.
-
Защита механики. Плавное нарастание момента исключает гидроудары в трубопроводе и минимизирует износ уплотнений, фланцев и других элементов конструкции.
-
Экономия электроэнергии. Меньшие потери при пуске и возможность оптимизации разгона под конкретный режим работы.
-
Управление режимом. Некоторые модели позволяют не только задавать скорость разгона, но и плавно сбрасывать нагрузку при выключении, реализуя «мягкий» стоп.
Применение в насосных системах
В водоснабжении, отоплении и системах очистки воды плавные пускатели служат для управления циркуляционными насосами, центробежными агрегатами и глубинными скважинными установками. Особенно востребованы они в сетях с длительными линиями труб и большими объёмами перекачки, где гидроудар может привести к серьёзным авариям и дорогостоящему ремонту.
Критерии выбора
-
Мощность и ток двигателя. Устройство должно выдерживать максимально возможный пусковой ток и рассеиваемую мощность.
-
Тип нагрузки. Для насосов с переменным сопротивлением трубопровода требуется адаптивный алгоритм разгона.
-
Условия эксплуатации. Температурный диапазон, класс защиты (IP), наличие встроенной защиты от перегрева и короткого замыкания.
-
Набор функций. Наличие ЖК-дисплея, возможности программирования кривых разгона, связи по Modbus или другим протоколам для интеграции в систему автоматизации.
Заключение
Устройства плавного пуска электродвигателя насоса являются незаменимым элементом современных насосных систем, обеспечивая надёжность, долговечность и экономичность эксплуатации. Выбор правильного пускателя позволяет снизить издержки на электроэнергию, защитить оборудование от преждевременного выхода из строя и гарантировать бесперебойную работу всей гидравлической системы.
